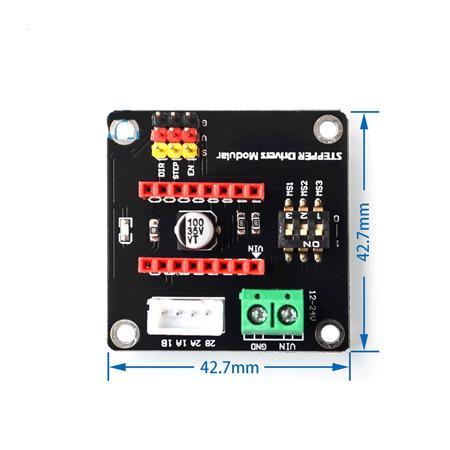

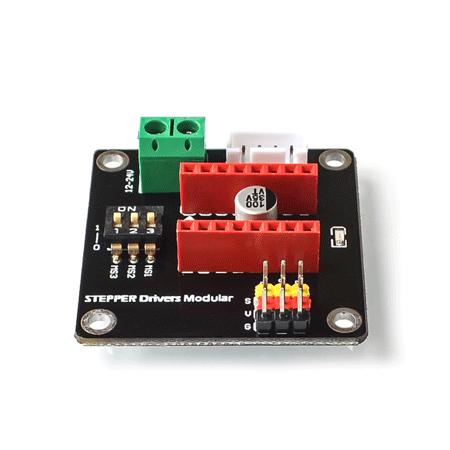

Модуль для подключения шаговых двигателей и драйверов A4988 или DRV8825 представляет собой надежное и удобное решение для управления шаговыми моторами в различных проектах. Данный модуль позволяет легко интегрировать дра…
Модуль для подключения шаговых двигателей и драйверов A4988 или DRV8825 представляет собой надежное и удобное решение для управления шаговыми моторами в различных проектах. Данный модуль позволяет легко интегрировать драйвера с различными устройствами, обеспечивая стабильное и эффективное функционирование. Простота установки достигается благодаря стандартному разъему для подключения драйвера, что делает его универсальным выбором для любителей робототехники и 3D-печати.
Плата расширения оснащена переключателями, позволяющими задать режим микрошага, что значительно повышает точность управления шаговым мотором. Для управления модулем достаточно нескольких сигналов: STEP, DIR и ENABLE. Это особенно удобно для разработки собственных проектов, где важно оптимальное сочетание производительности и управляемости.
В конструкции модуля предусмотрен конденсатор на шине питания, обеспечивающий стабильность питания драйвера и защиту от возможных перегрузок. Модуль совместим с популярными драйверами, такими как A4988, DRV8825, TMC 2100, TMC 2208 и TMC 2209, что позволяет использовать его в широком спектре задач.
Основные характеристики:
- Напряжение питания драйвера: 5 В
- Напряжение питания шагового двигателя: от 7 до 30 В
- Выбор режима микрошага: DIP переключатель
- Конденсатор на шине питания: 1000 мкФ
- Размеры: 42х42х15 мм
- Совместимость: A4988, DRV8825, TMC 2100, TMC 2208, TMC 2209
- Артикул: MW-DRVR
Если вы ищете качественный модуль для подключения шаговых двигателей, покупка этого изделия станет отличным выбором.
