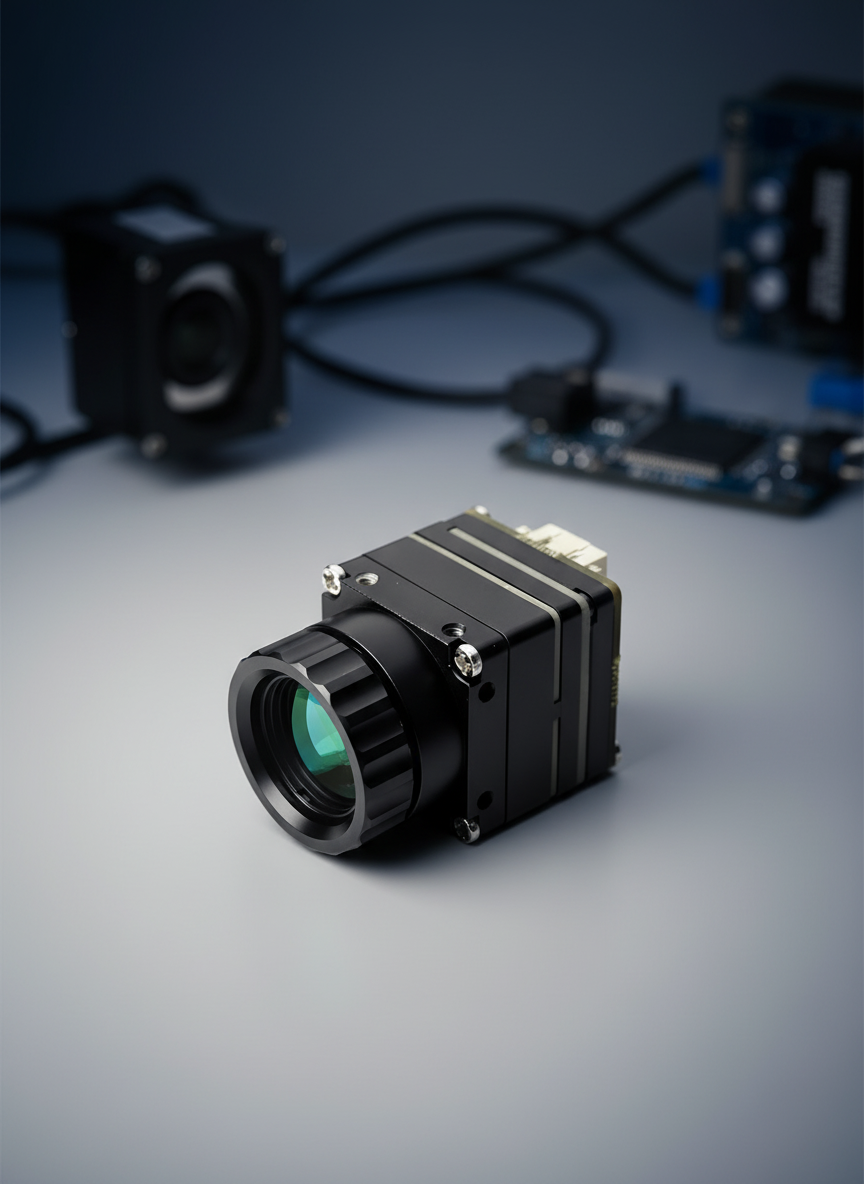

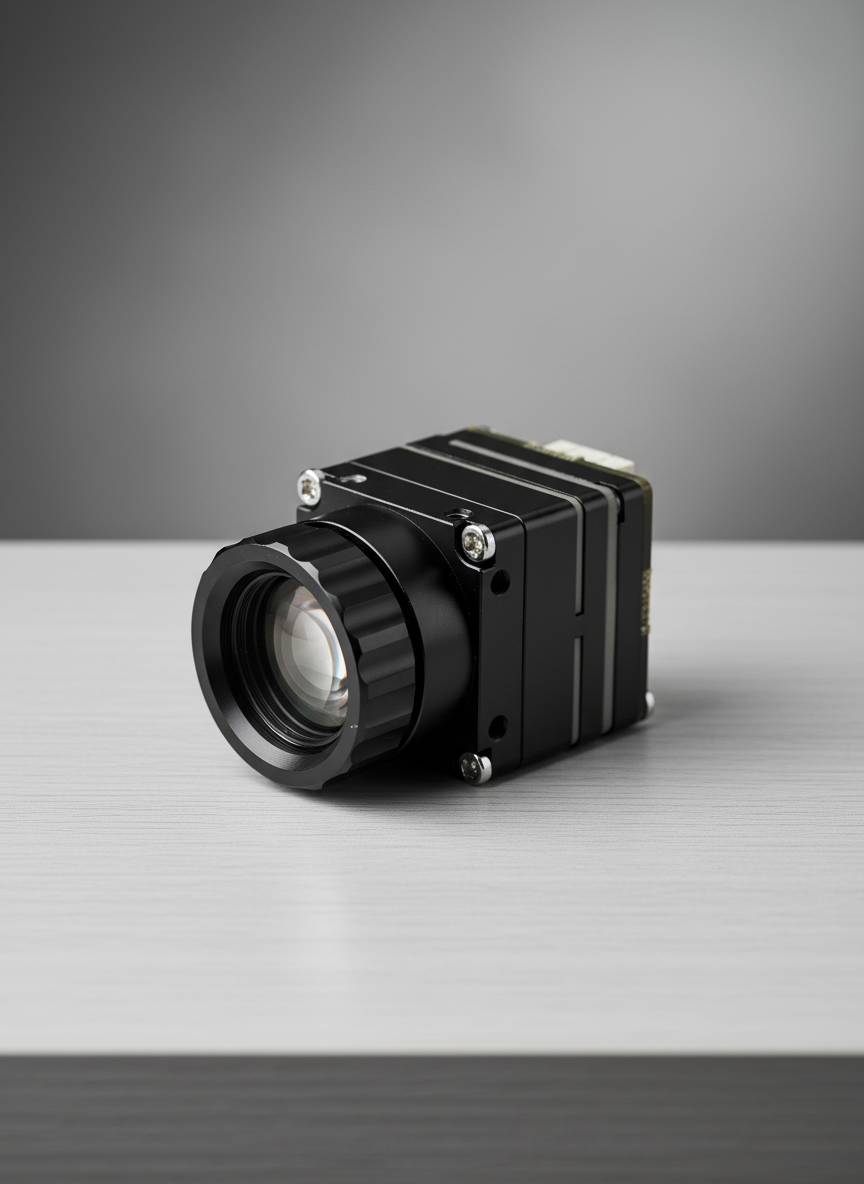

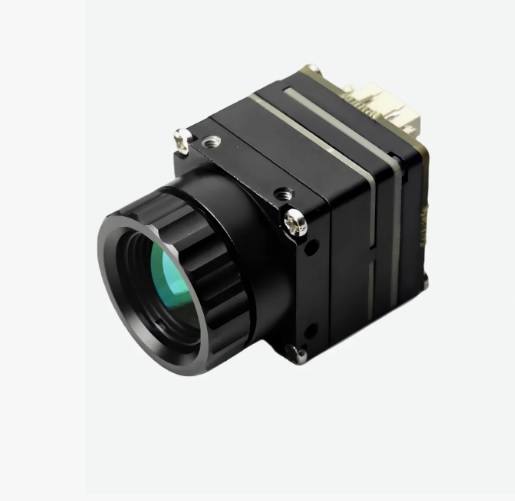

Аналоговая тепловизионная камера AV256

AV256 — компактный модуль тепловизионной камеры с разрешением 256×192 пикселя, предназначенный для систем наблюдения, FPV-проектов, робототехники и портативных тепловизоров. Камера формирует изображение на основе инфракрасного излучения объектов и позволяет видеть тепловую картину даже в полной темноте.

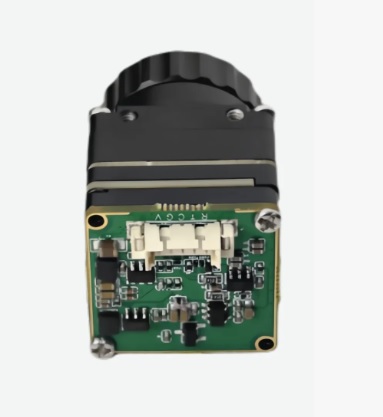

Модуль оснащён аналоговым видеовыходом CVBS, поэтому его можно подключить напрямую к монитору, видеорегистратору или FPV-передатчику без сложной цифровой обработки изображения. Камера работает в длинноволновом инфракрасном диапазоне 8–14 μm, который используется большинством современных тепловизоров.

Сенсор построен на основе неохлаждаемой микроболометрической матрицы, что обеспечивает стабильную работу, низкое энергопотребление и компактные размеры. Камера автоматически регулирует контраст изображения и поддерживает различные тепловые палитры отображения.

Особенности камеры

• тепловизионная матрица разрешением 256×192
• работа в полной темноте без дополнительной подсветки
• аналоговый видеовыход CVBS (PAL/NTSC)
• высокая чувствительность к температурным различиям
• автоматическая коррекция изображения (AGC)
• несколько цветовых режимов отображения тепловой картины
• компактный модуль для интеграции в устройства
• подходит для FPV систем и робототехнических проектов

Области применения

Камера AV256 используется в различных технических и исследовательских проектах. Она подходит для установки на дроны и радиоуправляемые модели, для систем ночного наблюдения, охранных комплексов, поисково-спасательных устройств, а также для робототехники и экспериментальных разработок. Благодаря аналоговому видеовыходу камера легко интегрируется в FPV-системы и может передавать тепловое изображение по стандартным видеоканалам.

Основные характеристики

Камера использует неохлаждаемую микроболометрическую матрицу с разрешением 256×192 пикселя. Рабочий спектральный диапазон составляет 8–14 микрометров. Видео выводится в формате аналогового композитного сигнала CVBS, поддерживаются стандарты PAL и NTSC. Частота обновления изображения может достигать примерно 25–50 кадров в секунду в зависимости от версии модуля. Питание камеры обычно составляет 5–12 В, а энергопотребление находится в пределах около 1–2 Вт.

В модуле используется фиксированный инфракрасный объектив, изготовленный из германия — материала, который хорошо пропускает инфракрасное излучение.
