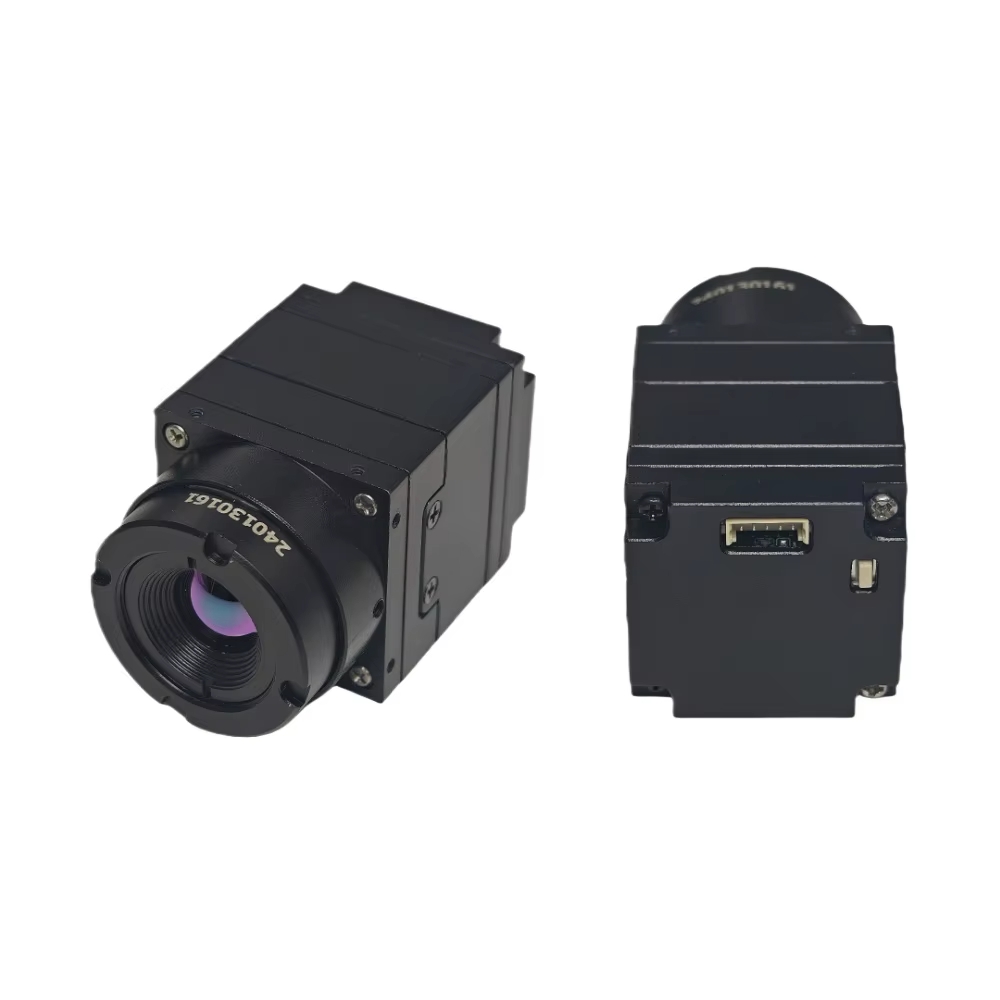

Аналоговая тепловизионная камера AV384 предназначена для обнаружения тепловых источников в различных условиях эксплуатации. В качестве главного компонента использует неохлаждаемый инфракрасный детектор фокальной плоскости на основе оксида ванадия с разрешением 384×288 пикселей и размерами матрицы 12 микрометров. Спектральный диапазон камеры составляет 8-14 микрометров, что позволяет эффективно фиксировать тепловое излучение объектов в диапазоне от –40°C до +80°C. Значение NETD не превышает 40 мК, обеспечивая достаточно точное отображение разницы температур.
Камера фиксирует изображения с кадровой частотой 50 Гц, обладает автоматической задвижкой для корректировки положения. Объектив с регулируемым фокусным расстоянием и диафрагмой 1,0 имеет длину 9,1 мм и поле зрения 29.3° на 22°. Дальность обнаружения человека составляет до 1100 метров, а автомобиля — до 2574 метра. Распознавание объектов происходит на дистанциях до 300 м для людей и 630 м для транспортных средств.
Устройство поддерживает отображение изображений в фальшивых цветах — белом, и функционирует при напряжении от 4,5 до 18 вольт. Мощность потребления составляет 1 ватт. Камера способна работать в широком температурном диапазоне — от минус 40°C до плюс 80°C, а также успешно сохраняет работоспособность при температуре хранения до 85°C. Размеры устройства — 28×28 мм, вес — 55,6 грамма. Формат видео — PAL, экспорт осуществляется в формате CVBS.
Основные характеристики:
- Тип детектора: неохлаждаемый инфракрасный оксид ванадия
- Разрешение: 384×288
- Размер матрицы: 12 микрометров
- Спектральный диапазон: 8-14 μm
- NETD: ≤40 мК
- Кадровая частота: 50 Гц
- Объектив: регулируемый фокус, 9.1 мм, диафрагма 1.0
- Угол обзора: 29.3°×22°
- Максимальная дальность обнаружения: человек — 1100 м, автомобиль — 2574 м
- Максимальная дистанция распознавания: человек — 300 м, автомобиль — 630 м
- Энергопитание: 4.5-18 V
- Потребляемая мощность: 1000 мВт
- Рабочая температура: —40°C до +80°C
- Размеры: 28×28 мм
- Вес: 55,6 г
