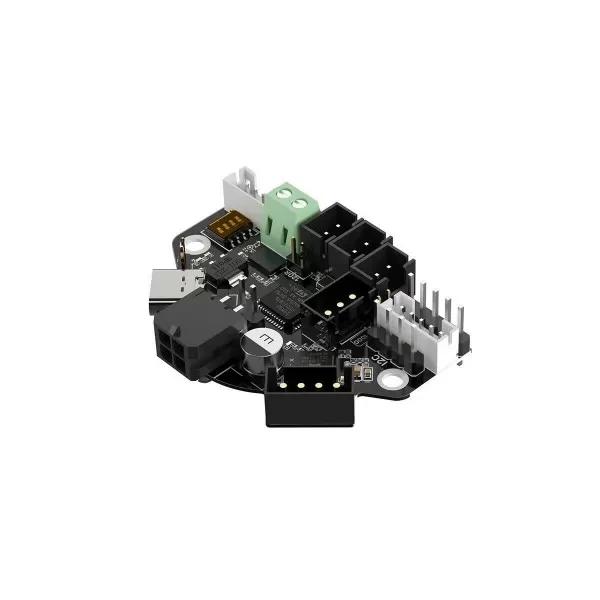

Плата BigTreeTech EBB36 CAN с MAX31865 для 3D-принтеров

Плата BigTreeTech EBB36 CAN V1.2 с MAX31865 — это усовершенствованный модуль, специально разработанный для печатающих головок 3D-принтеров, работающих на прошивке Klipper. Данный продукт облегчает подключение и управление экструдерами, благодаря множеству интерфейсов и современных технологий. Плата предназначена для работы с шаговыми двигателями размером 36 мм и поддерживает соединение через CAN или USB, что обеспечивает минимизацию проводов и упрощение монтажа.

Ключевыми особенностями EBB36 являются наличие кнопки загрузки и сброса, возможность обновления прошивки через USB в режиме DFU, а также встроенная защита от негативных последствий утечки тока в нагревателе. Сопротивление термистора на плате можно регулировать с помощью перемычки, что делает его совместимым с различными термисторами, например PT1000. Также стоит отметить возможность включения питания USB и поддерживаемые интерфейсы, включая I2C для подключения датчиков.

Для высокоскоростной обмена данными EBB36 использует микропроцессор ARM Cortex-M0+ с тактовой частотой 64 МГц. Плата имеет встроенные функции управления вентиляторами, а также уникальные интерфейсы для будущих расширений и подключения дополнительного оборудования. Комплектация товара включает модуль, набор разъемов, крепеж и радиатор для драйвера, что делает установку простой и удобной.

Технические характеристики:

- Микропроцессор: ARM Cortex-M0+ STM32G0B1CBT6, 64 МГц

- Напряжение питания: 12 - 24 В, 6 А

- Напряжение логики: 3.3 В

- Встроенный датчик акселерометра: ADXL345

- Интерфейсы вентиляторов: 2 вентилятора с ШИМ (FAN0, FAN1)

- Интерфейсы расширения: EndStop, I2C, Probe, RGB, PT100/PT1000, USB, CAN

- Встроенный драйвер двигателя: TMC2209

- Размеры: 51.5 x 37 мм

- Расстояние монтажных отверстий: 43.85 мм (M3)
