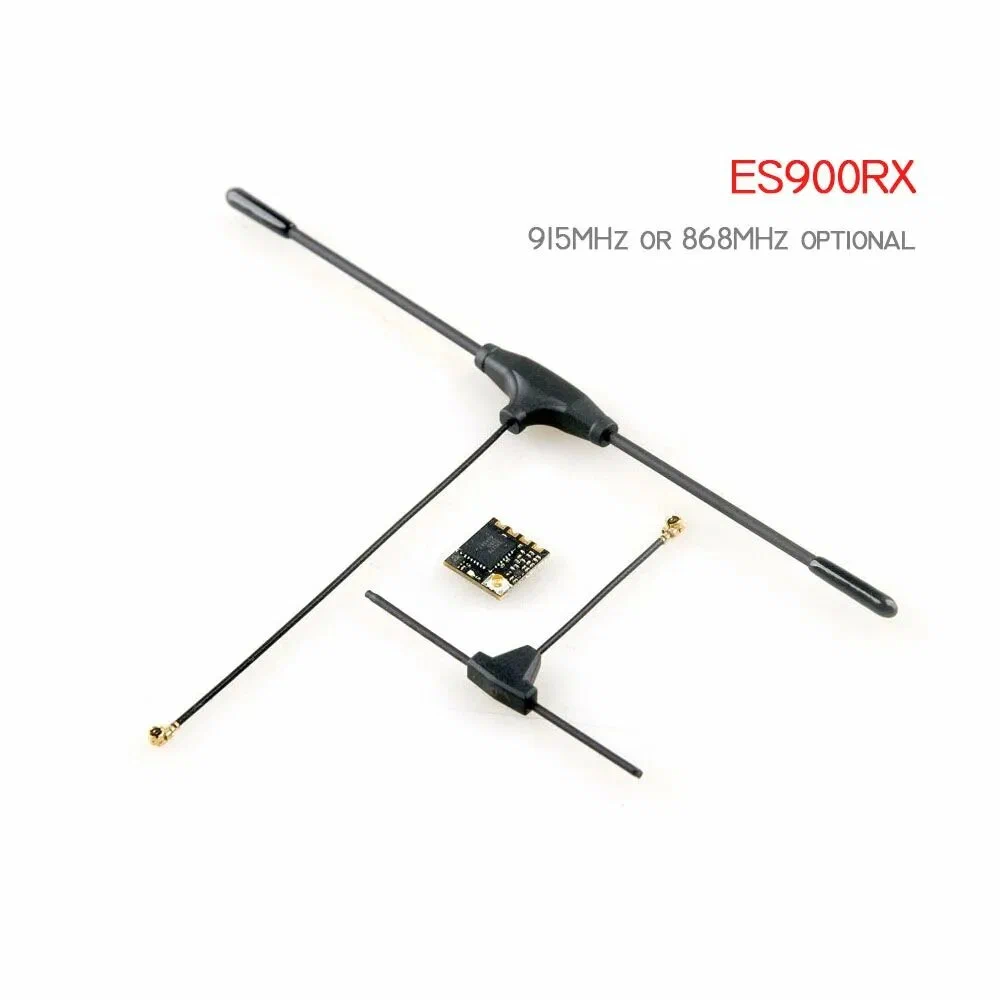

FPV-приемник Happymodel ES900RX ELRS представляет собой устройство, предназначенное для использования в радиоуправляемых летательных аппаратах. Основным компонентом является встроенный микроконтроллер ESP8285, обеспечивающий поддержку протокола ExpressLRS (ELRS), что способствует установлению стабильной связи между приемником и передатчиком. Работа устройства осуществляется на частотах 915 МГц или 868 МГц (в зависимости от региона), что позволяет выбрать наиболее подходящую частоту для конкретных условий эксплуатации.
Приемник питается через вход VCC с напряжением 5 В и имеет стабильный рабочий ток около 100 мА. Основные размеры составляют 12 мм в длину и ширину, а толщина не превышает 3 мм, что позволяет легко интегрировать его в компактные и легкие конструкции. Вес без антенны — примерно 0,60 г, что способствует минимизации общего веса аппаратуры.
Обеспечивается выход телеметрии, что позволяет передавать текущие параметры системы и отслеживать состояние устройства в реальном времени. Выходная мощность сигнала составляет менее 17 дБм, что вполне соответствует требованиям для внутреннего и внешнего использования при сохранении безопасности и эффективности передачи.

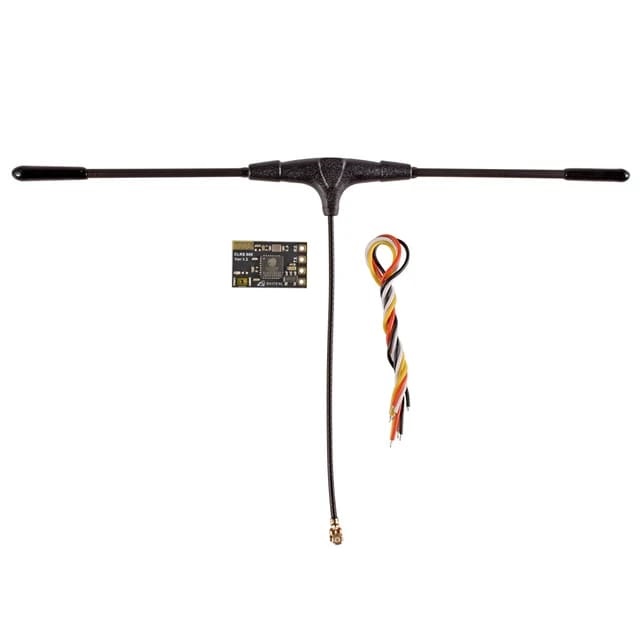

Для подключения используется разъем IPEX1, универсальное решение для антенных систем, обеспечивающее легкую установку и смену антенны. Приемник обеспечивает связь с радиоуправляемым аппаратом посредством интерфейса радиоканала, способного поддерживать стабильную и надежную передачу данных в рамках допустимых нормативов.
Ключевые характеристики:
- Микроконтроллер: ESP8285
- Частоты работы: 915 МГц или 868 МГц
- Размеры: 12 мм x 12 мм x 3 мм
- Вес: около 0,60 г (без антенны)
- Вход VCC: 5 В
- Рабочий ток: примерно 100 мА
- Антенный разъем: IPEX1
- Телеметрия: есть
- Выходная мощность: <17 дБм
