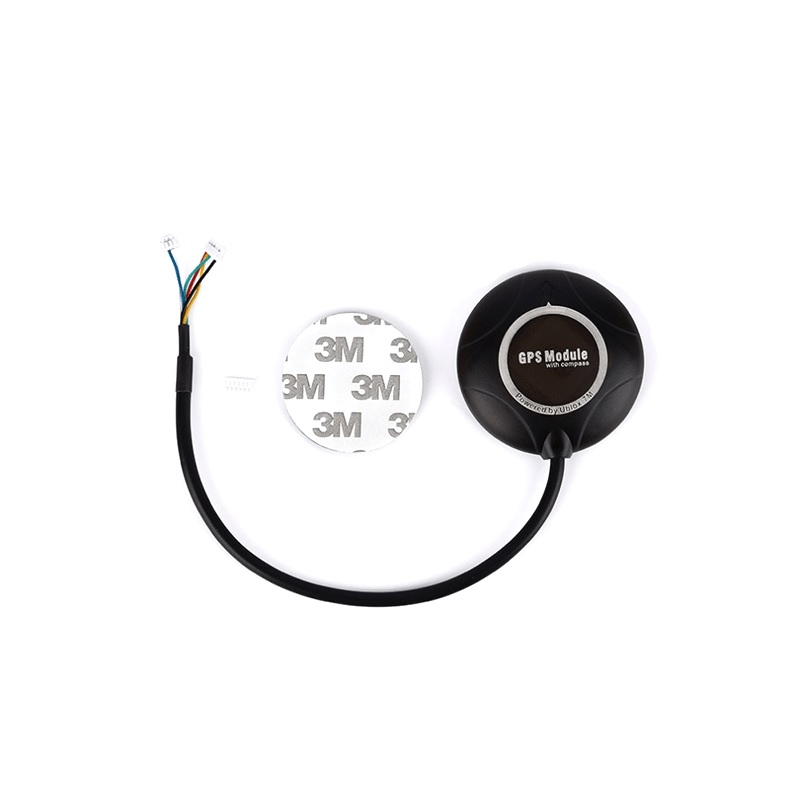

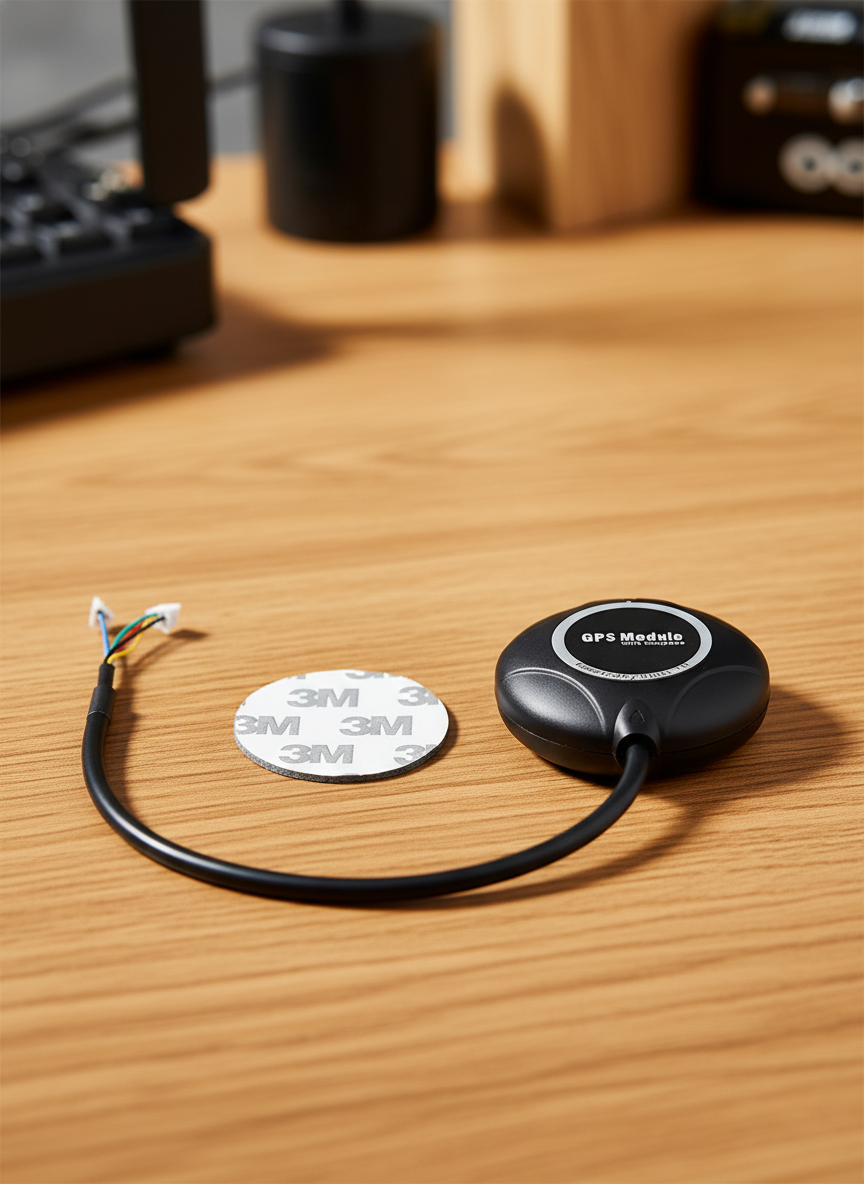

GPS-модуль UBLOX NEO-7M с компасом представляет собой устройство, предназначенное для получения навигационных данных в различных беспилотных системах и радиоуправляемых летательных аппаратах. Модуль оснащен чипом uBlox Neo-7M, который способен обрабатывать сигналы с 56 каналов, обеспечивая при этом поддержку систем GPS L1 C/A, GLONASS L1 FDMA, QZSS L1 C/A и Galileo E1B/C. Такого набора достаточного для повышения точности позиционирования в различных условиях эксплуатации.
Устройство поддерживает получение данных по стандартам SBAS, таким как WAAS, EGNOS и MSAS, что позволяет дополнительно улучшить качество позиционирования. Модуль обновляет координаты с частотой 10 раз в секунду, что способствует своевременной корректировке навигационного маршрута. В комплект входит ферритовая антенна размером 25х25 мм и толщиной 2 мм, выполненная из керамики, что обеспечивает стабильное прием сигнала, а также аккумулятор для резервного питания 3 В, который сохраняет настройки и состояние модуля при отключении питания.
Дополнительно реализована интеграция с системой управления через интерфейс I2C EEPROM, а также наличием индикаторов питания и фиксации сигнала в виде светодиодов. Модуль оснащен низкошумовым регулятором напряжения 3.3 В и поддерживает обновление данных с частотой 10 Гц. Для удобства установки предусмотрен пьедестальный крепежный кейс, совместимый с системами Pixhawk и PX4. В комплекте идет предконфигурированный кабель для работы на скорости 38,400 бод, а также возможность замены разъемов для совместимости с различными платформами, включая APM.
Области применения: аэронавтика, квадрокоптеры, автономные системы навигации и радиоуправляемые аппараты.
Характеристики:
- Модель: uBlox Neo-7M
- Количество каналов: 56
- Поддержка систем: GPS L1 C/A, GLONASS L1 FDMA, QZSS L1 C/A, Galileo E1B/C
- SBAS: WAAS, EGNOS, MSAS
- Частота обновления данных: 10 Гц
- Антенна: 25×25×2 мм, керамическая
- Резервное питание: 3 В аккумулятор
- Интерфейсы: I2C EEPROM
- Комплектация: кабель, крепеж, разъем APM или Pixhawk (с заменой пятиконтактного на шестиконтактный)
- Совместимость: APM, Pixhawk
