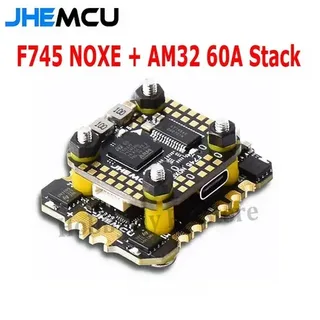

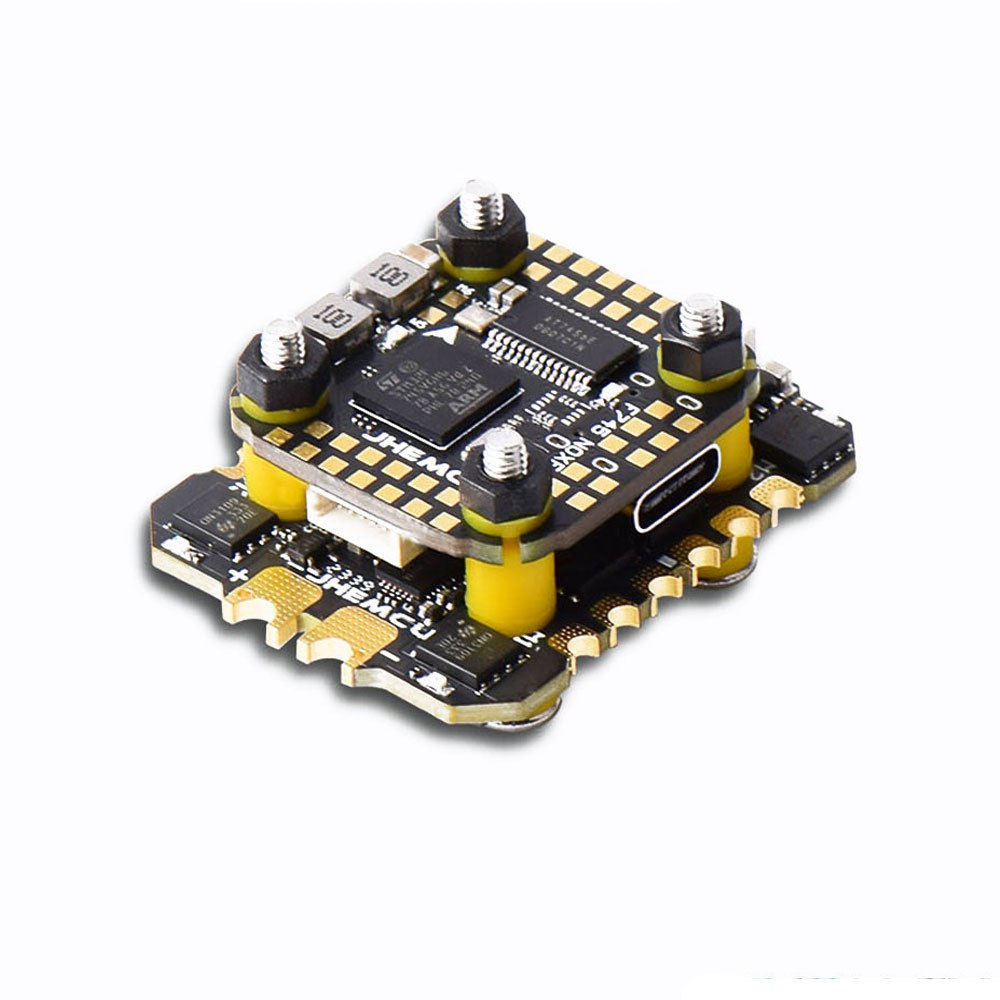

СТЭК JHEMCU F745+AM32 60A ESC представляет собой комплект для управления электродвигателями и навигационными системами в квадрокоптерах и других мультикоптерах. Основой данной модели служит контроллер полета на базе микроконтроллера STM32F745VG с тактовой частотой 216 МГц, обеспечивающего высокую стабильность работы и широкие возможности настройки. Встроенные датчики включают гироскоп ICM-42688-P и барометр SPLO6, что позволяет точно контролировать движение и высоту аппарата.
Контроллер оборудован цветным экранным чипом AT7456E, который обеспечивает отображение инструкций и состояния системы, а также поддержкой программирования светодиодов и зуммера. Для обеспечения надежного питания предусмотрены встроенные источники с выходным напряжением 5 В/2,5 А и 10 В/2,0 А. Устройство поддерживает широкий диапазон входного напряжения — от 3 до 6 В, что позволяет использовать его с различными источниками питания.
Поддержка множества интерфейсов связи и протоколов, таких как UART1–4, UART6–7, а также интерфейсы для GPS, компаса и камер, делает контроллер универсальным в составных системах UAV. Совместимость с различными приемниками, включая ELRS, TBS, SBUS, IBUS, DSM2 и DSMX, позволяет интегрировать его с различными системами управления полетом. Дополнительно реализована поддержка протоколов ESC Dshot150, Dshot300 и Dshot600 для управления электродвигателями.
Контроллер оборудован USB-портом типа C, кнопкой для режима DFU и прошивкой на базе Betaflight 4.5.0. Размеры монтажа — 30,5 мм на 30,5 мм, а вес составляет 7,6 грамм.
Характеристики:
- Микроконтроллер: STM32F745VG (216 МГц)
- Датчики: гироскоп ICM-42688-P, барометр SPLO6
- Экранный чип: AT7456E
- Объем памяти для черного ящика: 16 МБ
- Поддержка светодиодов и зуммера
- Входное напряжение: 3–6 В
- Источники питания: 5 В/2,5 А и 10 В/2,0 А
- Интерфейсы: UART1–4, UART6–7, I2C, USB Typ-C
- Совместимость с приемниками: ELRS, TBS, SBUS, IBUS, DSM2, DSMX
- Поддержка протоколов ESC: Dshot150, Dshot300, Dshot600
- Размеры монтажа: 30,5 мм × 30,5 мм
- Внешний размер: 36 мм × 36 мм
- Вес: 7,6 г
