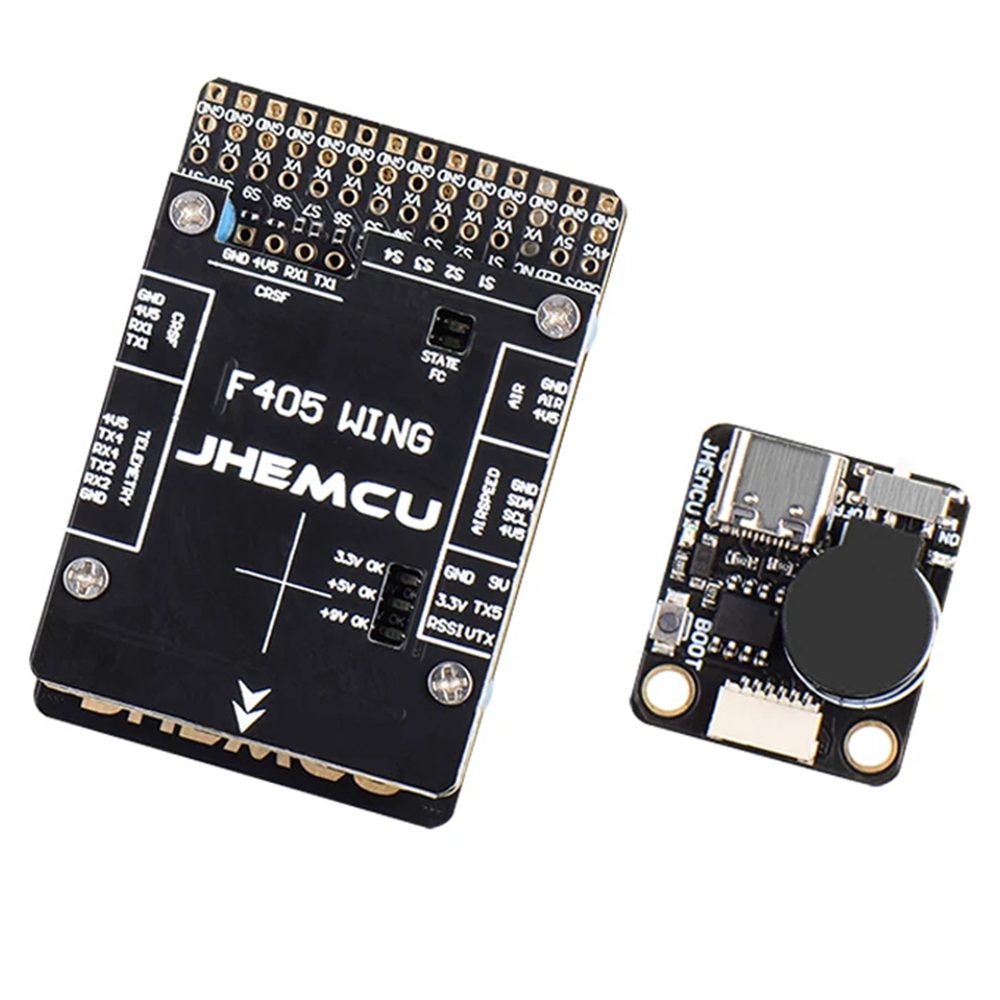

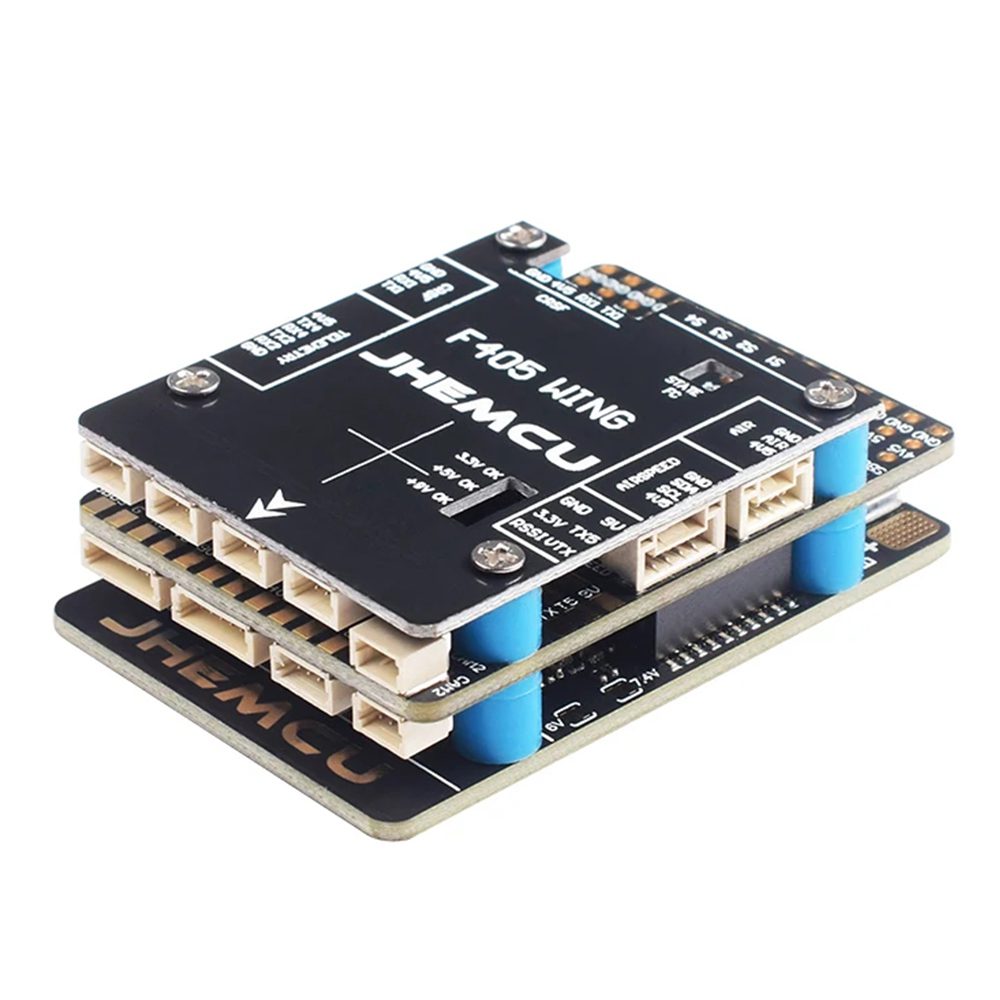

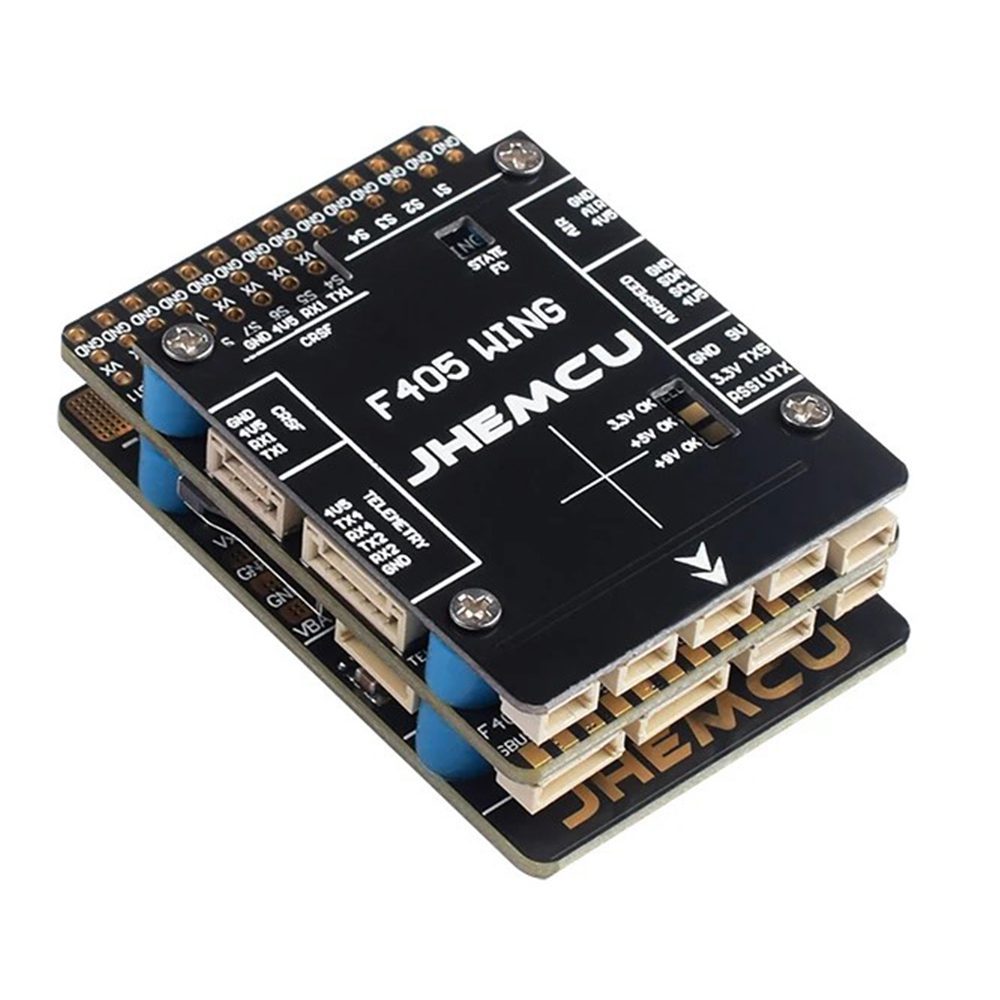

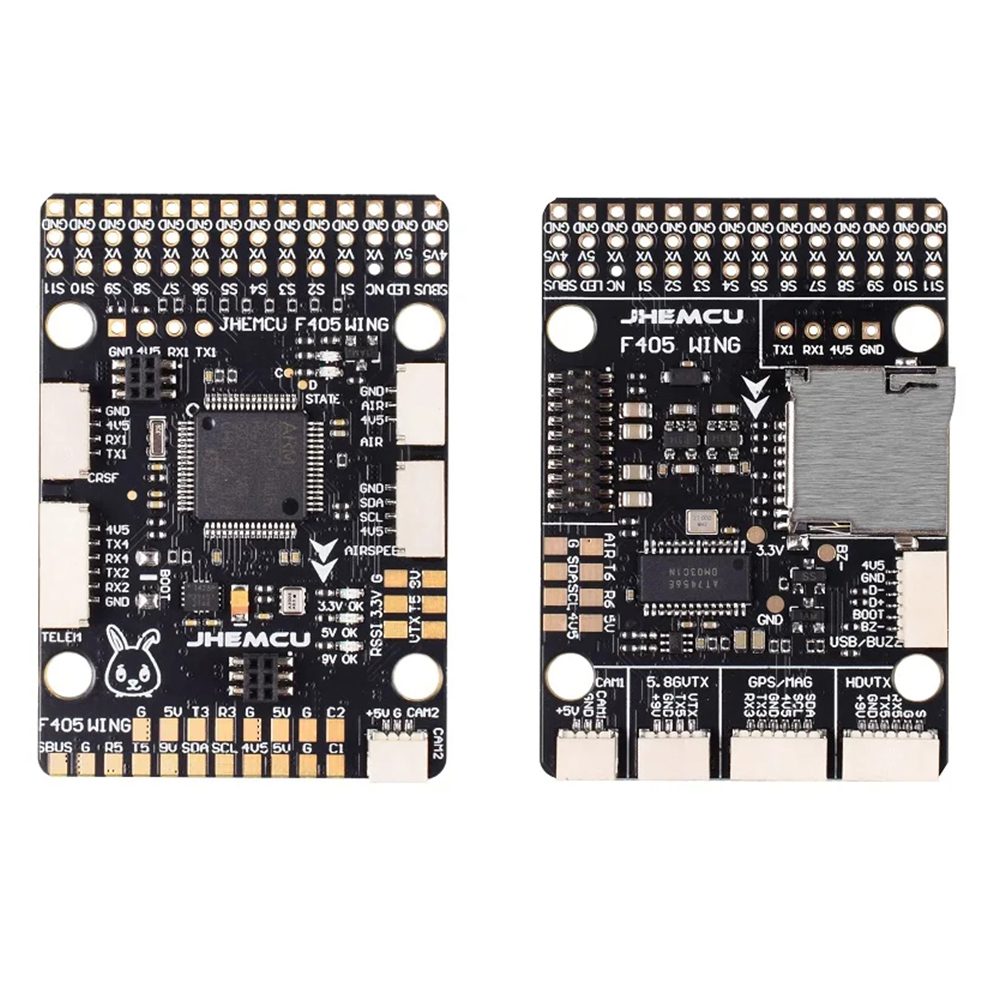

Полетный контроллер JHEMCU F405 WING ACRO представляет собой устройство, предназначенное для использования в моделях воздушных судов и квадрокоптерах. В составе контроллера используется микропроцессор STM32F405RG, что обеспечивает высокую вычислительную мощность для обработки данных и выполнения управляющих алгоритмов. Габаритные размеры составляют 54×36×16 мм, что позволяет легко интегрировать контроллер в различные конструкции.
В качестве датчика ориентации применен датчик ICM-42688-P, что способствует точности определения положения и движения аппаратуры. Для хранения данных встроена внешняя SD-карта, которая функционирует как blackbox, позволяя вести запись полетных данных для последующего анализа. Контроллер оснащен встроенным барометром, что важно для определения высоты и стабилизации полета.

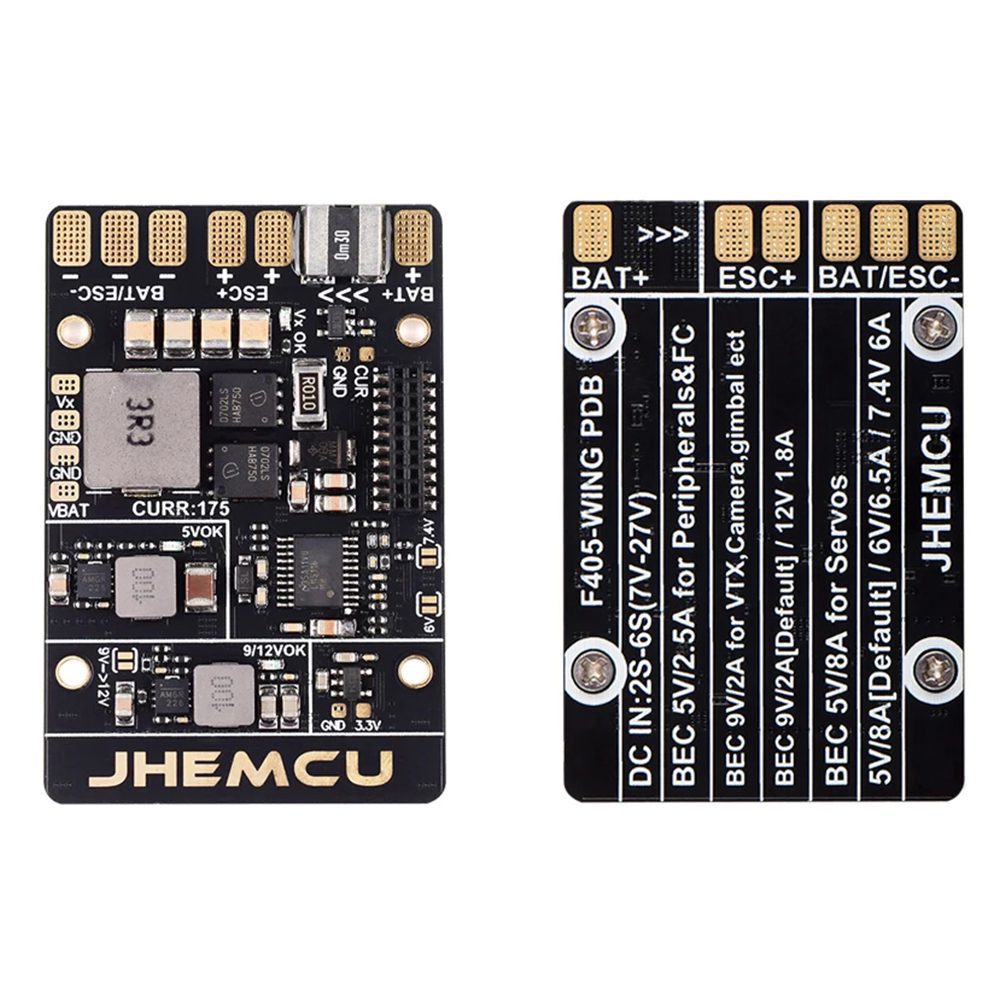

Обнаружение и управление осуществляется через шесть портов UART, а наличие функций OSD обеспечивает отображение необходимой информации на дисплее в режиме полета. Для питания используются стабилизаторы напряжения BEC с различными выходами: 5В 8A, 6В 6.5A, 7.4В 6A, 5В 2.5A, 9В 2A и 12В 1.8A, а также стабилизатор 3.3V LDO на 450мА.

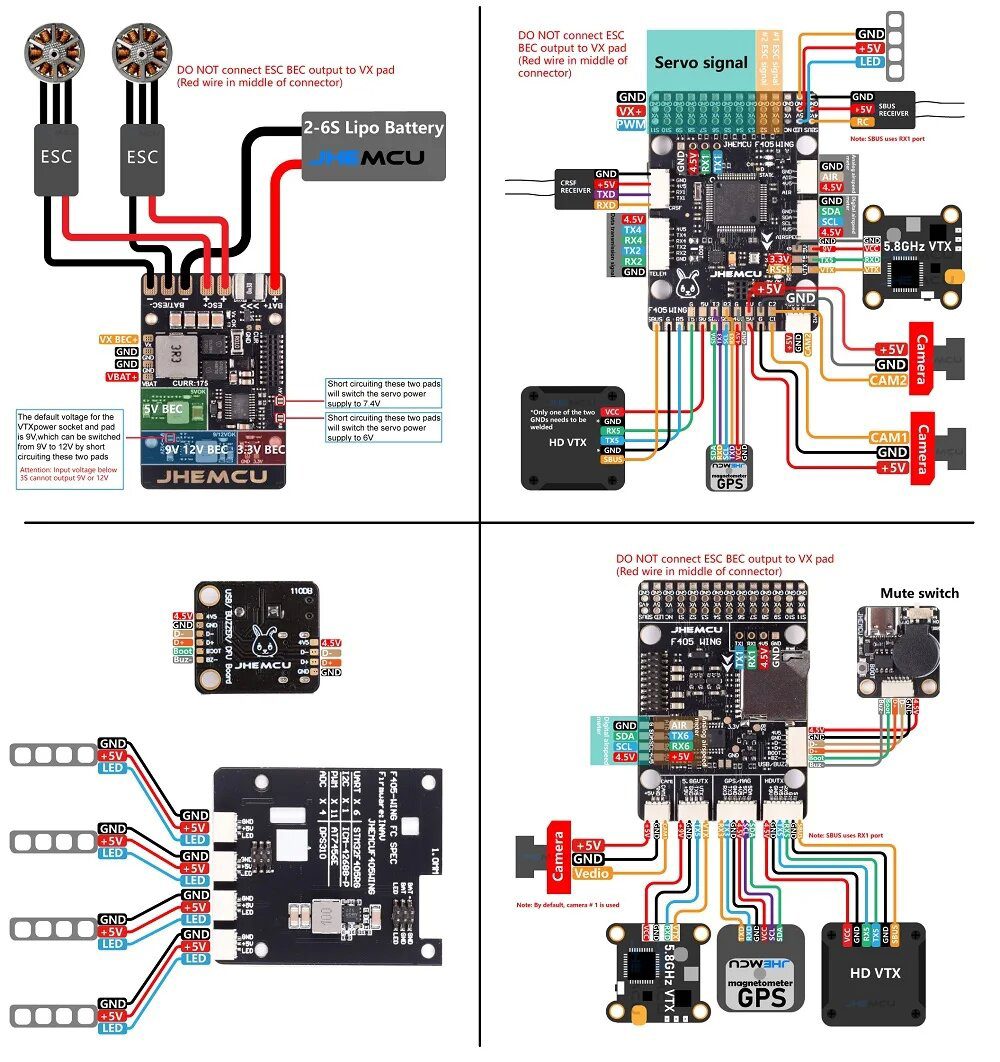

Область поддержки включает работы с приёмниками SBUS, IBUS, DSM2, DSMX, CRSF (TBS, ELRS) и возможностью программируемой LED-подсветки WS2812. Для звуковых сигналов есть возможность подключить пищалку, а также встроены датчики тока и напряжения.
Характеристики:
- Процессор: STM32F405RG
- Гиродатчик: ICM-42688-P

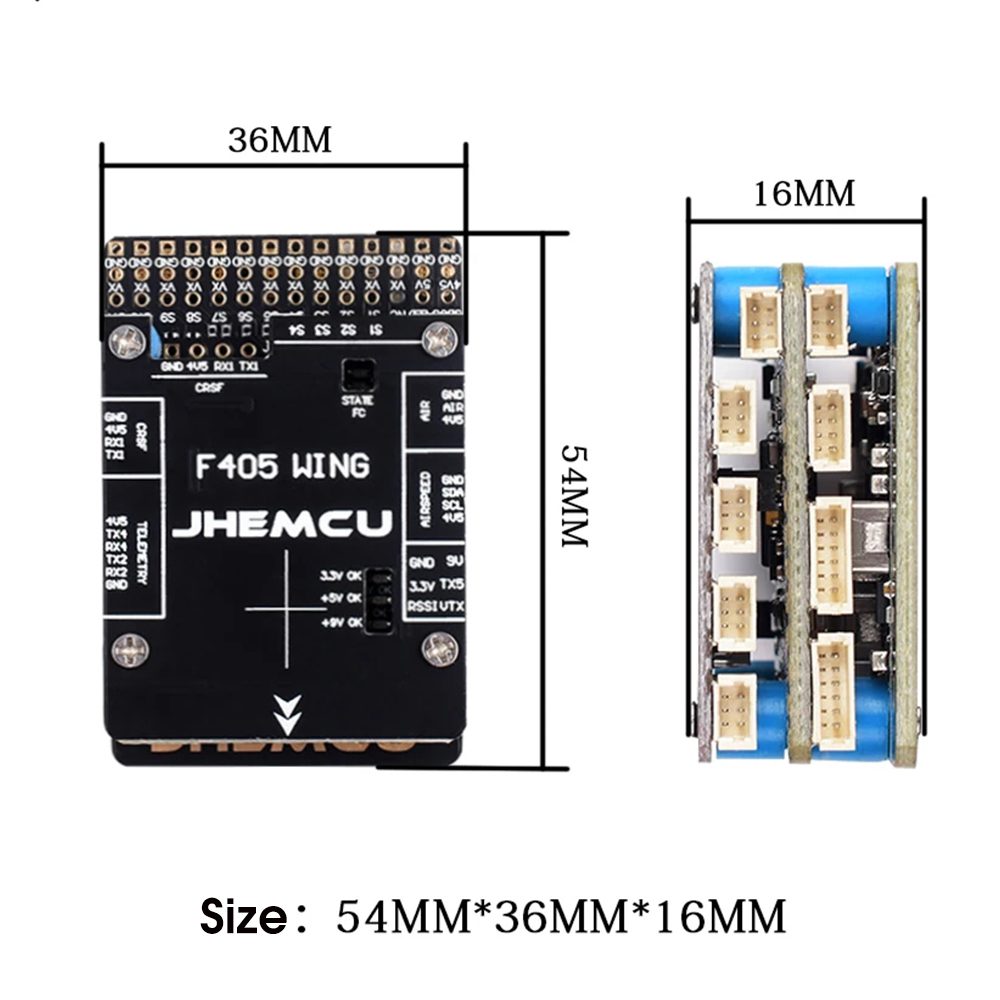

- Размеры: 54×36×16 мм
- Внешняя SD-карта для blackbox
- Барометр: присутствует
- OSD: имеется
- UART-порты: 6 шт.
- Stabilizatory напряжения: 5В 8A, 6В 6.5A, 7.4В 6A, 5В 2.5A, 9В 2A, 12В 1.8A, 3.3V LDO 450мА
- Поддержка приёмников: SBUS, IBUS, DSM2, DSMX, CRSF (TBS, ELRS)
- Поддержка LED подсветки WS2812
- Подключение пищалки: есть
- Встроенные датчики тока и напряжения
