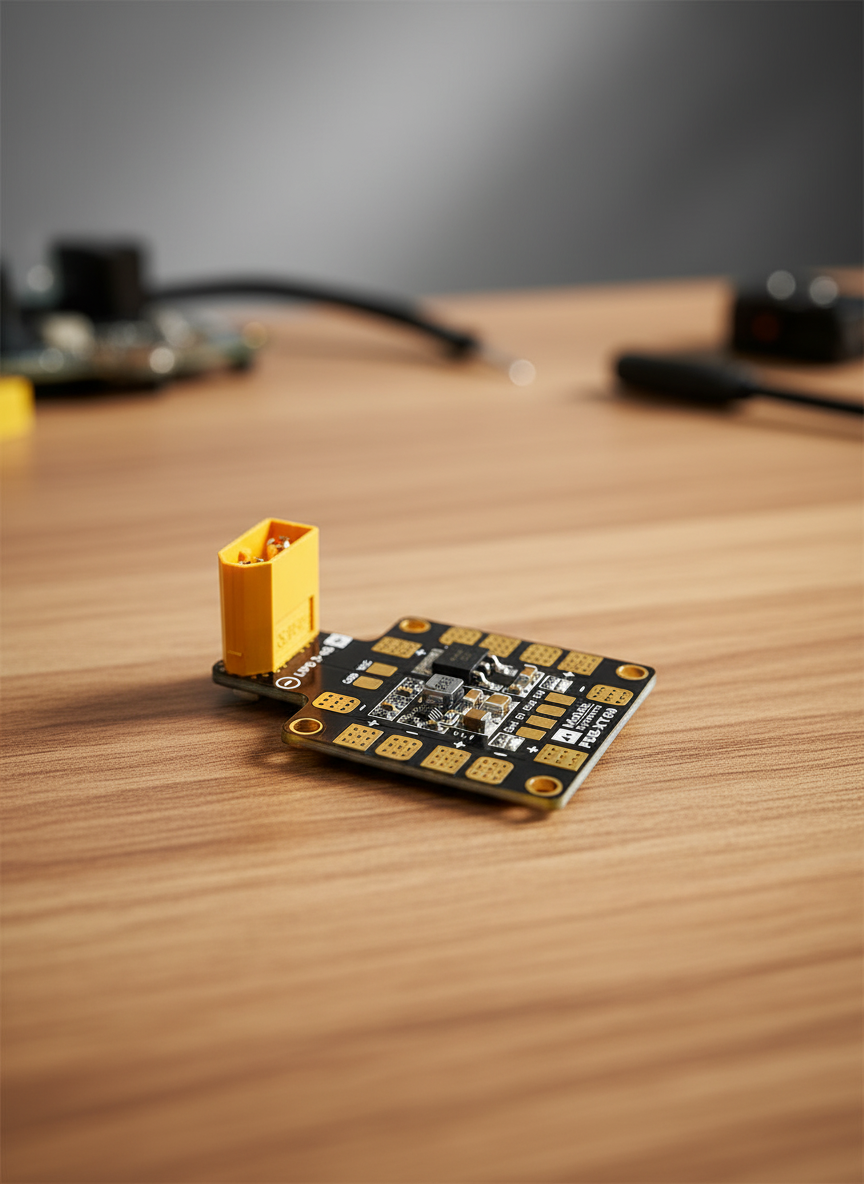

Распределительная плата питания Matek PDB-XT60 с BEC 5V/12V для квадрокоптеров

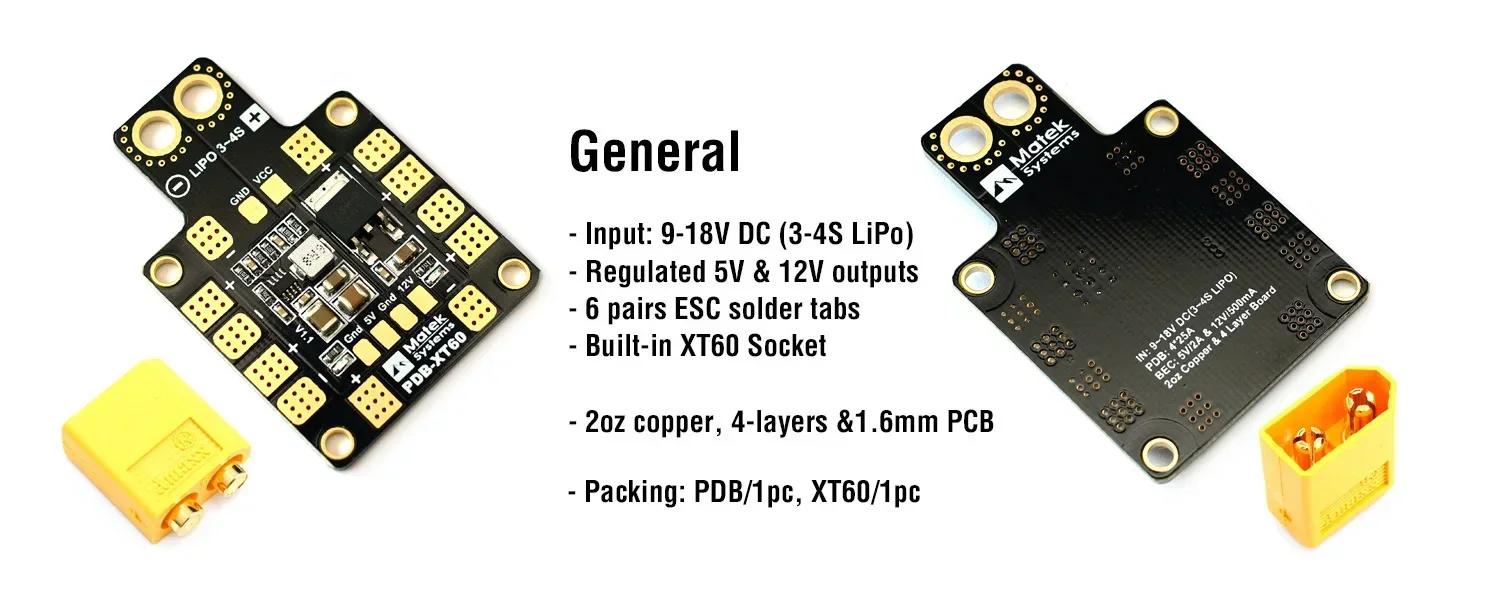

Мини-Питание Хаб PDB XT60 представляет собой распределительную плату (PDB) для FPV дронов и квадрокоптеров, включая модели QAV210, QAV-R и QAV-X. Этот модуль обеспечивает надежное распределение питания и оснащен встроенным разъемом XT60, что упрощает подключение к источникам питания.

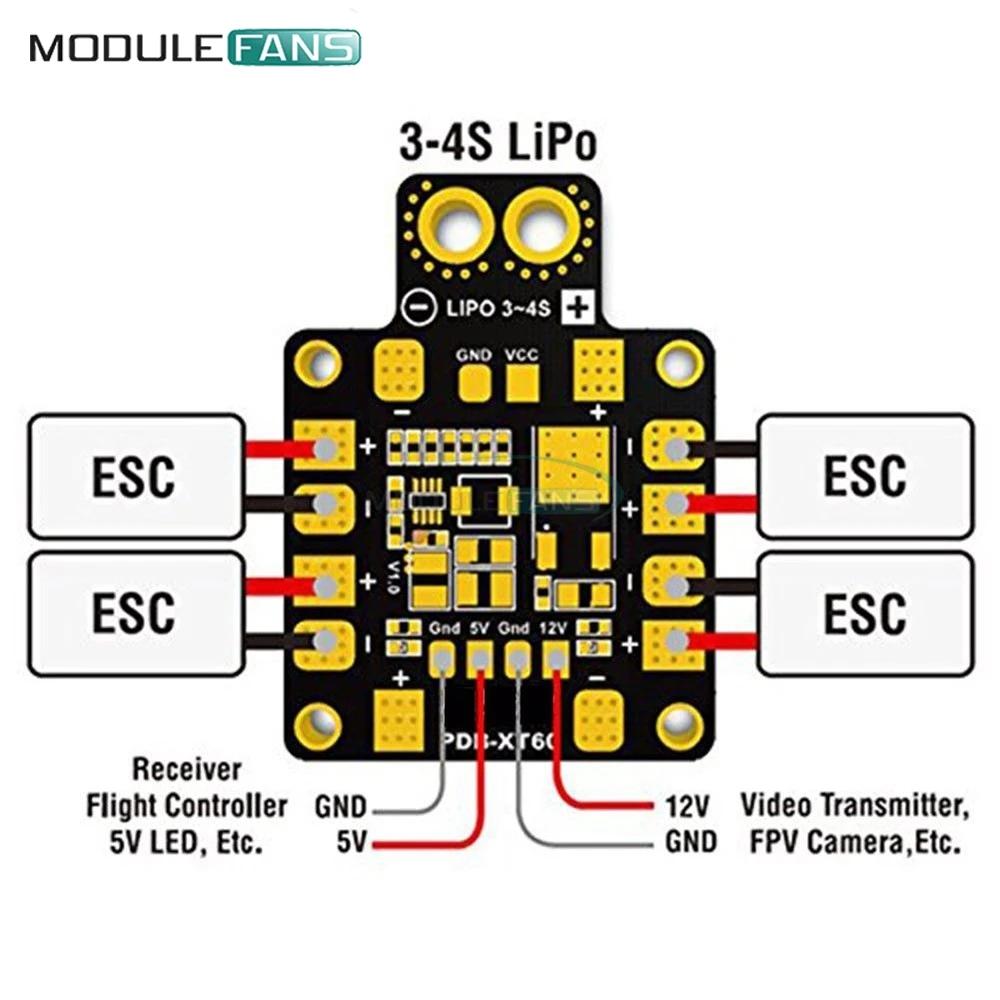

Плата поддерживает входное напряжение в диапазоне от 9 до 18 В DC, что делает ее совместимой с 3S и 4S LiPo аккумуляторами. Парта имеет два регулируемых выхода на 5 В и 12 В, что позволяет использовать устройства, требующие различного уровня напряжения, таких как радиоуправляемые приемники, контроллеры полета и видеопередатчики. Обеспечивается защита от короткого замыкания, что повышает безопасность устройства в эксплуатации.

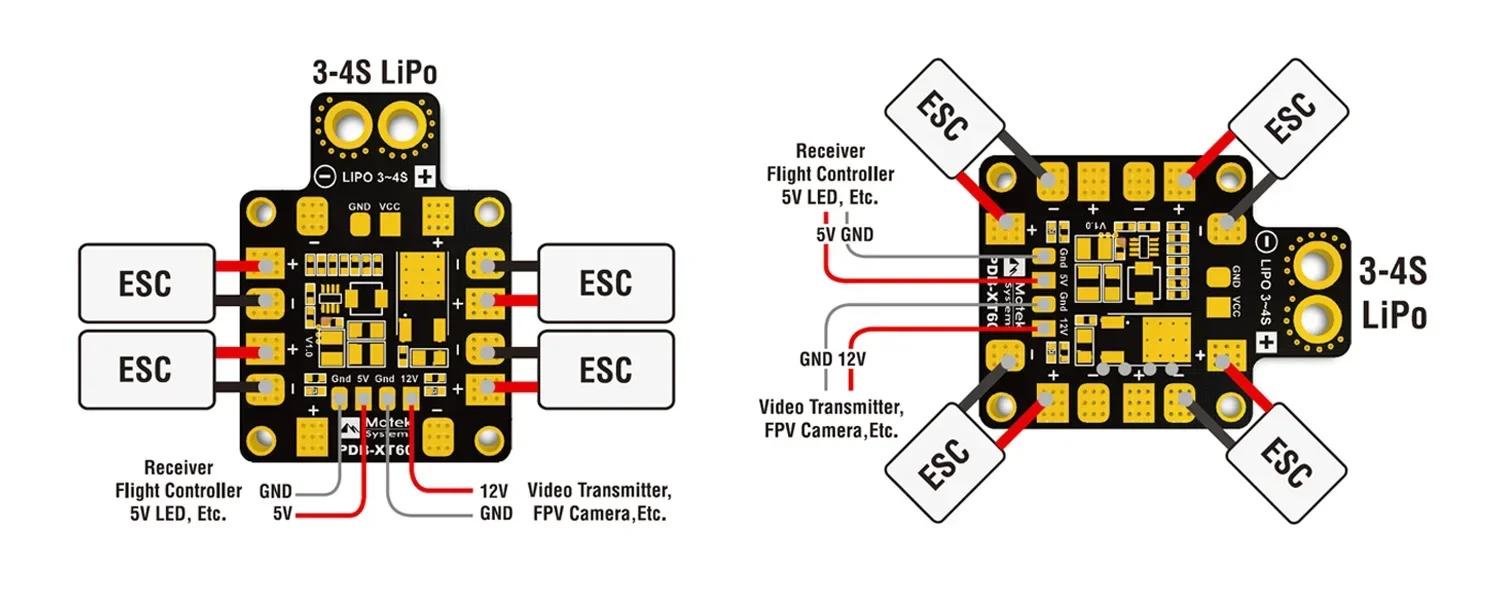

ESC-выходы рассчитаны на максимальную грузоподъемность до 25 А для четырех ESC или 15 А для шести. Пиковая нагрузка может достигать 30 А в течение 10 секунд для четырех и 20 А для шести ESC, что предоставляет пользователям возможность использовать более мощные системы. В конструкции предусмотрены LED-индикаторы питания для 5 В и 12 В выходов, что обеспечивает удобство в отслеживании состояния питания.

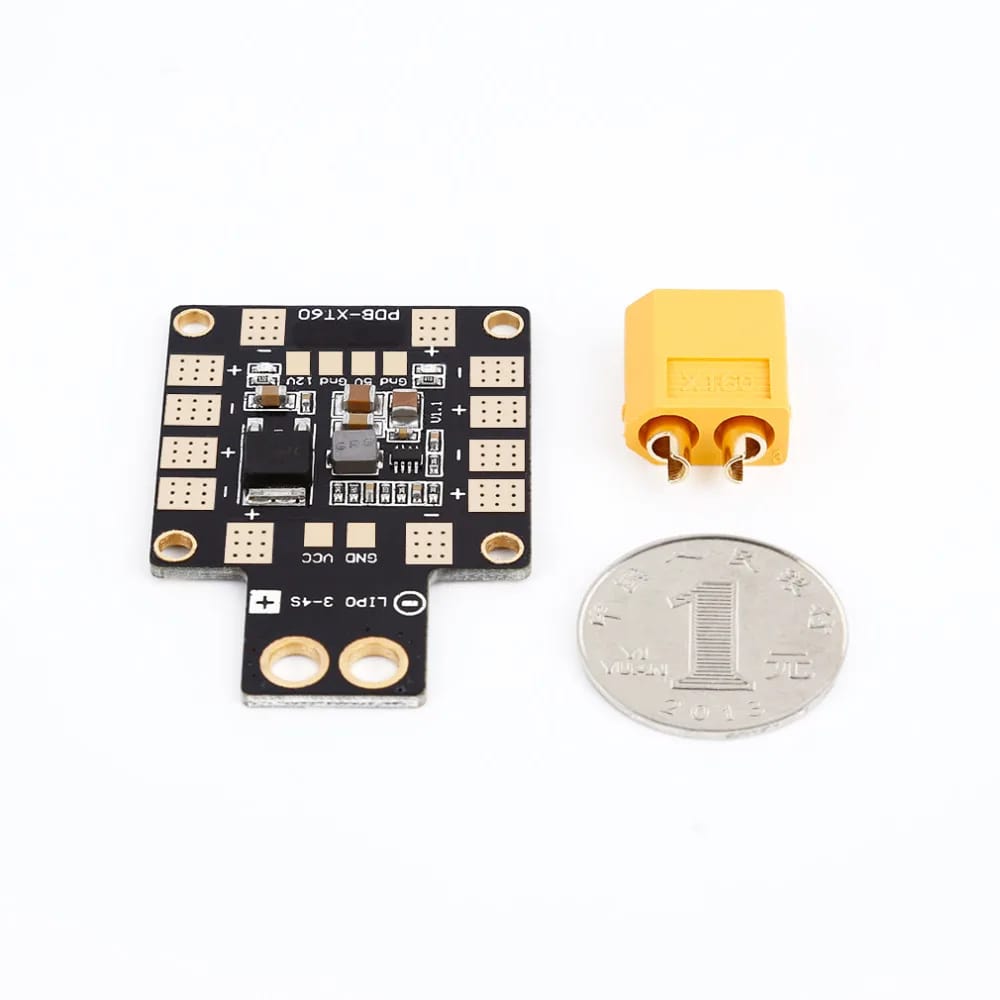

Плата изготовлена из медного материала и имеет 4 слоя, что повышает ее прочность и надежность. Размеры устройства составляют 36 x 50 x 4 мм (без XT60), а вес варьируется от 7.5 г до 11 г с учетом разъема.

Характеристики:

- Входное напряжение: 9 - 18 В DC

- Выходные напряжения: 5 В и 12 В

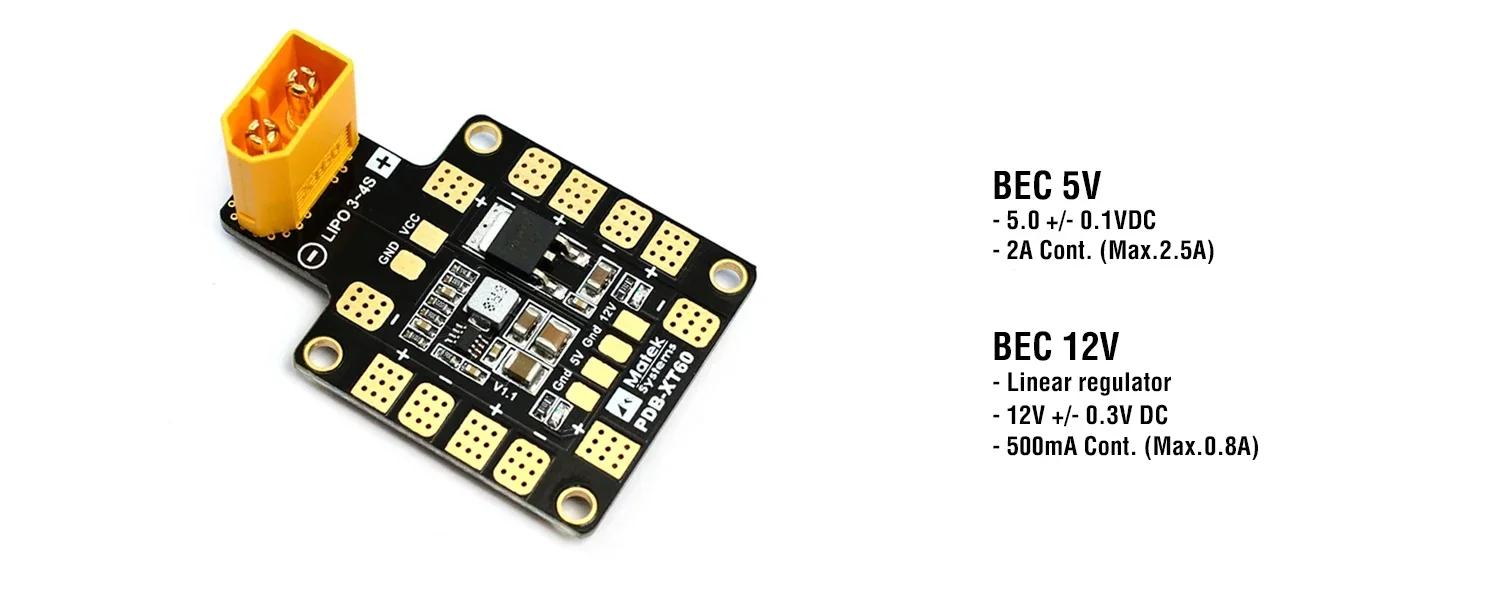

- Выходная мощность для BEC 5V: 2 А (макс. 2.5 А 10 сек/мин)

- Выходная мощность для BEC 12V: 500 мА (макс. 0.8 А 5 сек/мин)

- Размеры: 36 x 50 x 4 мм

- Вес: 7.5 г (без XT60), 11 г (с XT60)

- Комплектация: 1 PDB XT60 с BEC 5V/12V
