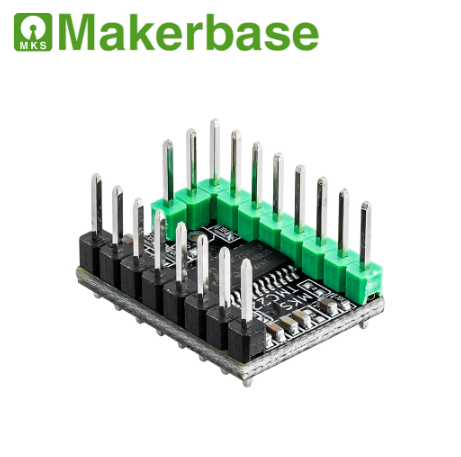

Драйвер шагового двигателя MKS TMC2226

Представляем вашему вниманию драйвер шагового двигателя MKS TMC2226, который стал лучшим бюджетным аналогом TMC2209. Этот драйвер обеспечивает высокую производительность при меньших затратах без ущерба для качества работы. Его основное отличие — увеличенная площадь микросхемы, что обеспечивает более эффективное рассеивание тепла, что особенно важно при длительной эксплуатации.

MKS TMC2226 совместим с популярными драйверами A4988 и DRV8825, что упрощает его интеграцию в существующие системы. Он поддерживает напряжение от 3,3 В до 5 В и способен выдавать ток до 1,8 А, с пиковыми значениями до 2,5 А при 24 В. Среди доступных конфигураций микрошага вы найдете стандартные 1/2, 1/4, 1/8 и 1/16, а также интерполяцию до 1/256, что позволяет точно регулировать движения вашего устройства.

Драйвер MKS TMC2226 также предлагает многофункциональный режим StealthChop2 для снижения шума, работающий по умолчанию, что делает его отличным выбором для применения в тихих средах. Кроме того, режим SpreadCycle снижает резонанс и повышает плавность работы, а функция StallGuard4 позволяет использовать драйвер в качестве концевика, что значительно повышает безопасность и удобство.

Производитель разработал удобное управление с возможностью настройки Vref через отверстие в плате, а также программного управления при включенном UART. Уникальное расположение чипа драйвера на нижней части платы обеспечивает лучшую тепловую устойчивость, а радиатор устанавливается сверху.

Характеристики:

- Напряжение: 3,3 В – 5 В

- Ток: 1,8 А (пиковая нагрузка 2,5 А при 24 В)

- Конфигурации микрошага: 1/2, 1/4, 1/8, 1/16, до 1/256

- Поддержка режимов: STEP/DIR и UART

- Режимы StealthChop2 и SpreadCycle

- Питание мотора: 4,75 В – 36 В

- Артикул: MKS-TMC2226

- Бренд: MKS
