Драйвер шагового двигателя TMC2208 V3.0 с низким уровнем шума

Драйвер шагового двигателя TMC2208 V3.0 от Bigtreetech представляет собой одно из наиболее востребованных решений для современных 3D принтеров. Этот драйвер известен своим низким уровнем шума, что делает его идеальным выбором для создания комфортной рабочей среды. TMC2208 V3.0 обеспечивает высокую производительность и обладает множеством функций, которые значительно упрощают процесс печати.

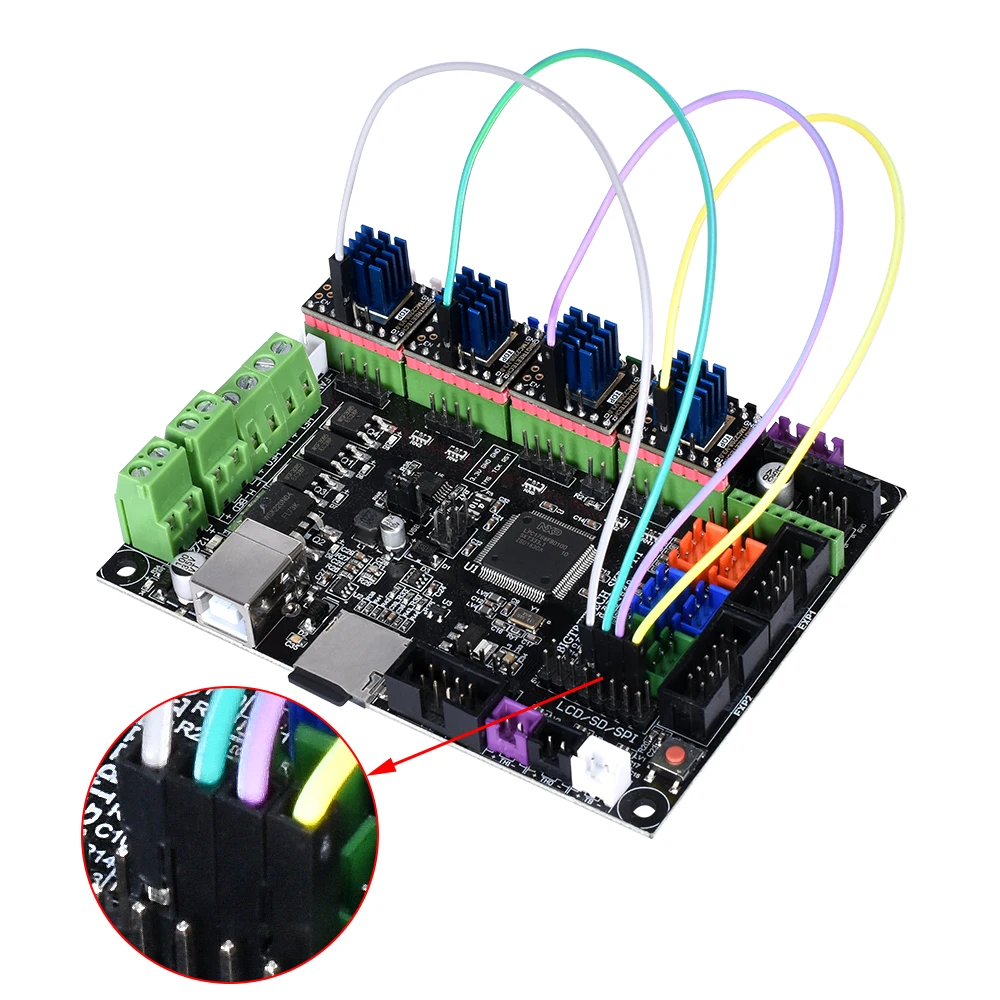

Одна из главных особенностей данной модели — возможность работы в нескольких режимах, включая StealthChop2 и SpreadCycle. Режим StealthChop2 автоматически оптимизирует настройки драйвера для снижения уровня шума, что особенно актуально в условиях домашнего использования. Режим SpreadCycle помогает уменьшить резонанс и обеспечивает более плавное движение шагового двигателя. Эти режимы можно настраивать и контролировать через UART.

С драйвером TMC2208 V3.0 также удобно работать благодаря совместимости с другими популярными драйверами, такими как A4988 и DRV8825. Он поддерживает конфигурации микрошага до 1/256, что позволяет достичь высокой точности управления движением. Питание мотора может быть в диапазоне от 4,75 до 36В, что делает его универсальным для различных приложений.

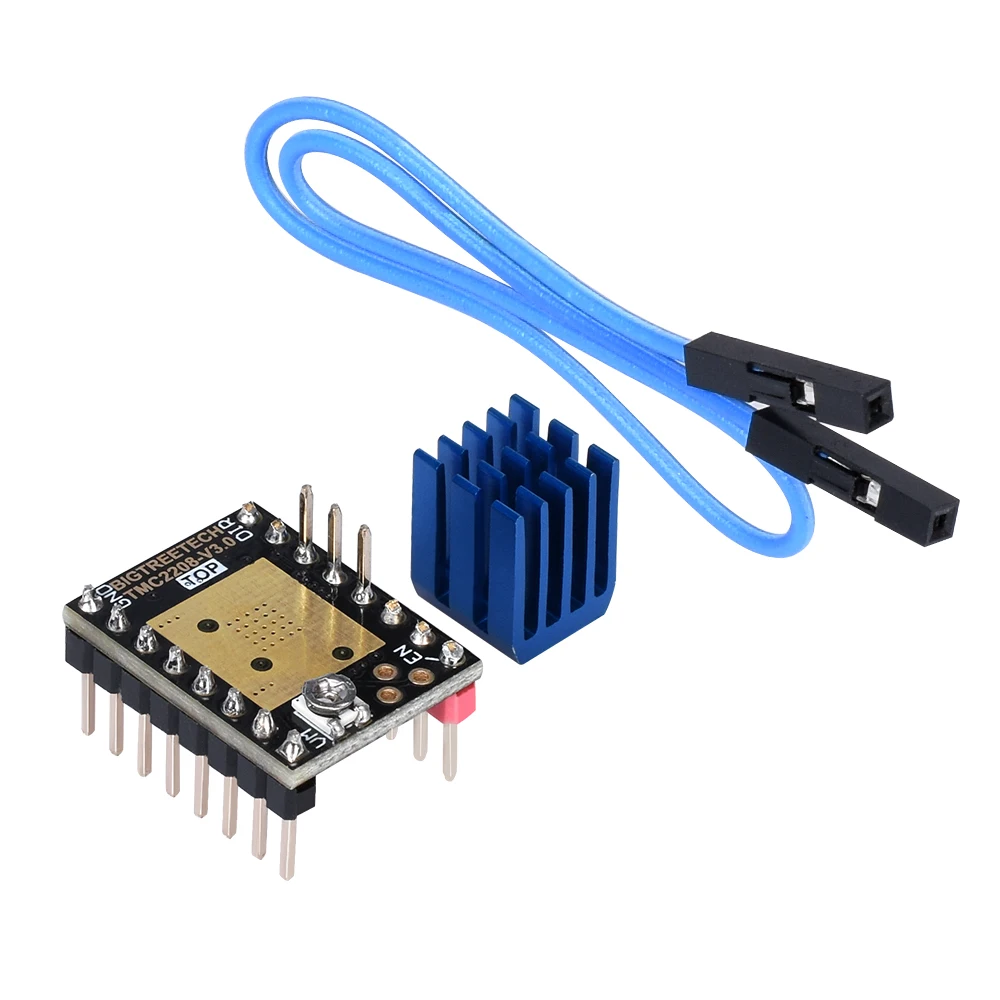

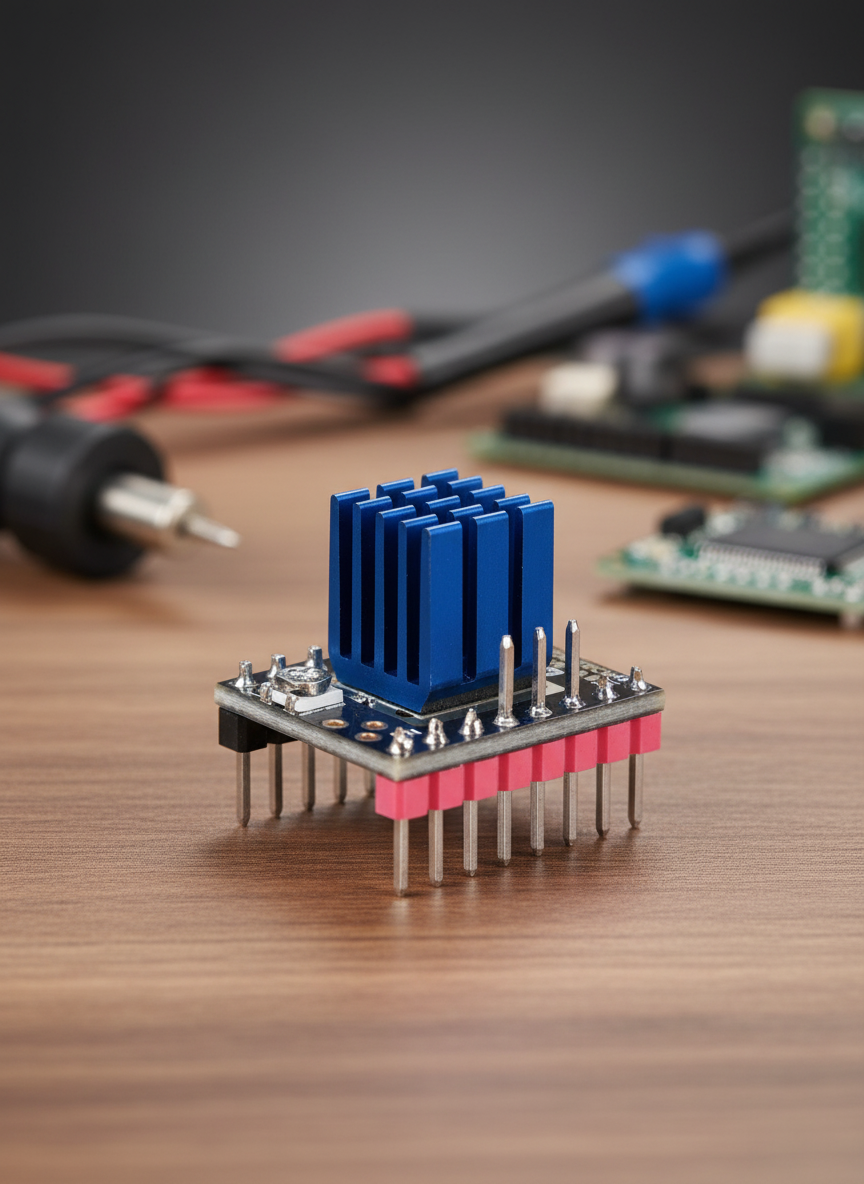

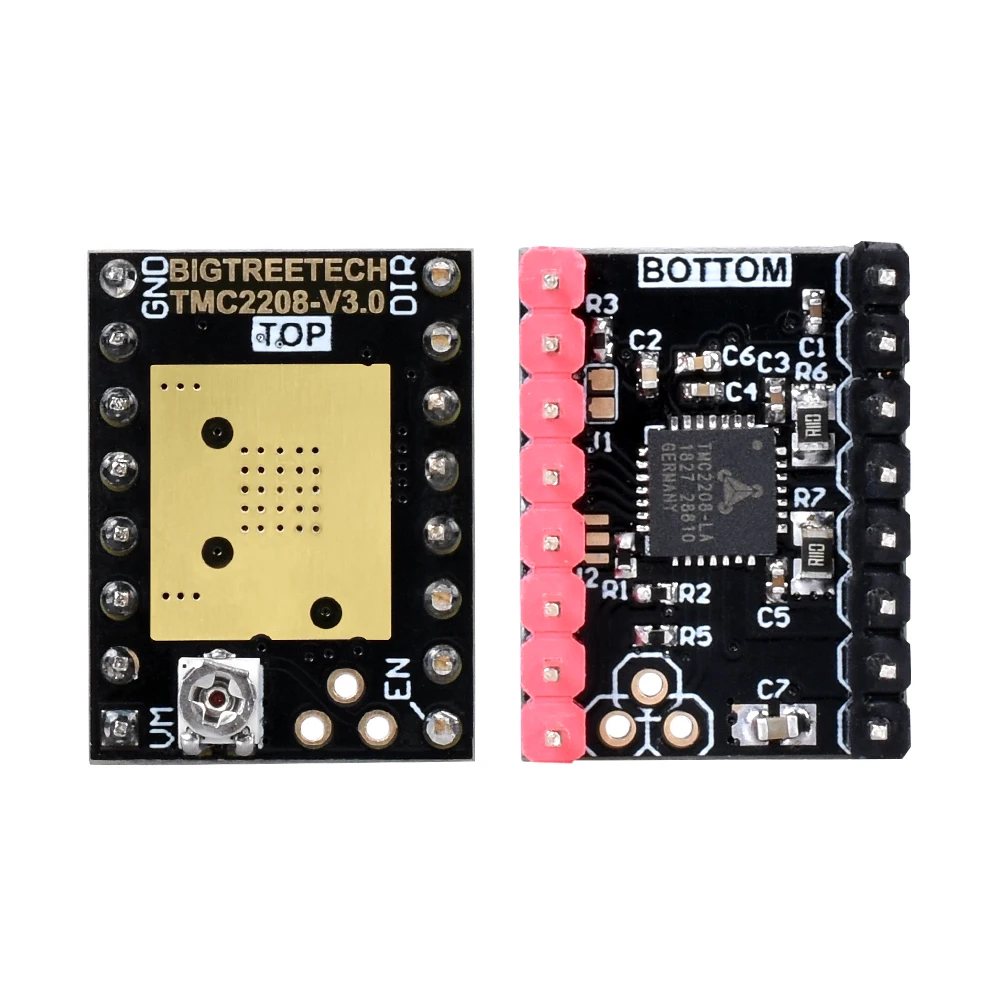

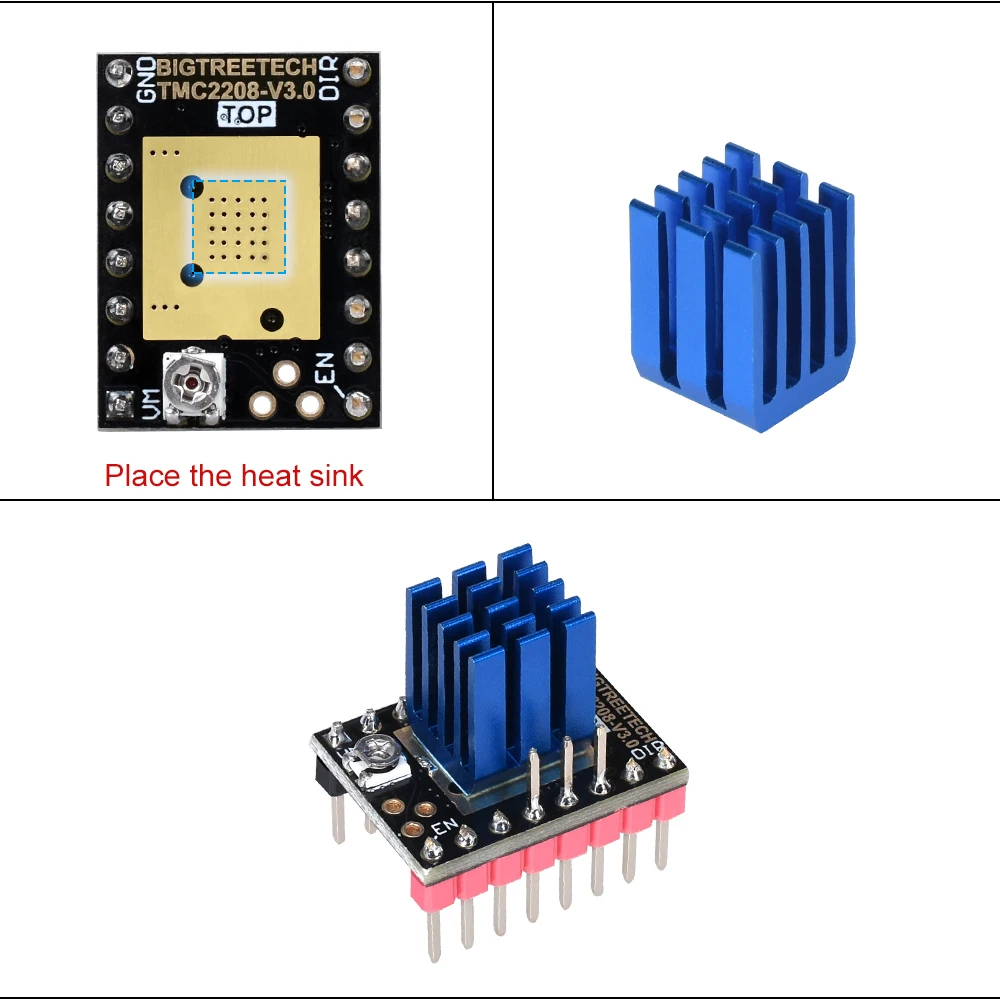

Комплектация этого драйвера включает радиатор и сам чип, который установлен на печатной плате. Важное преимущество — возможность настройки Vref через отверстие на плате либо через прошивку в режиме UART. Эта версия драйвера предназначена для опытных пользователей, так как для активации режима UART потребуется запаять перемычку.

Характеристики:

- Напряжение: 3,3–5В

- Ток: до 2А при 24В

- Микрошаги: 1/2, 1/4, 1/8, 1/16 (интерполяция до 1/256)

- Питание мотора: 4,75–36В

- Поддержка режимов: STEP/DIR и UART

- Режим StealthChop2 и SpreadCycle

- Артикул: TMC2208-UART
