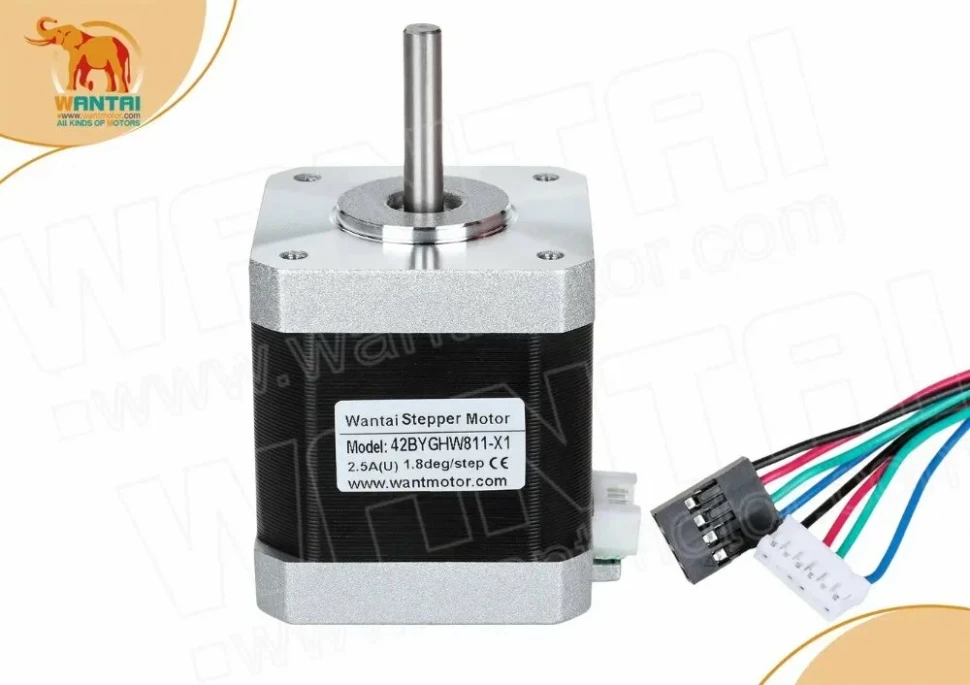

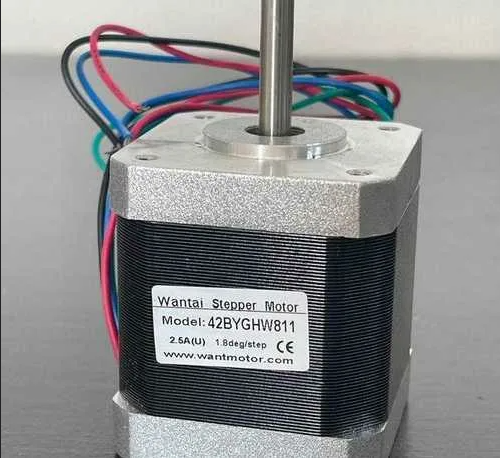

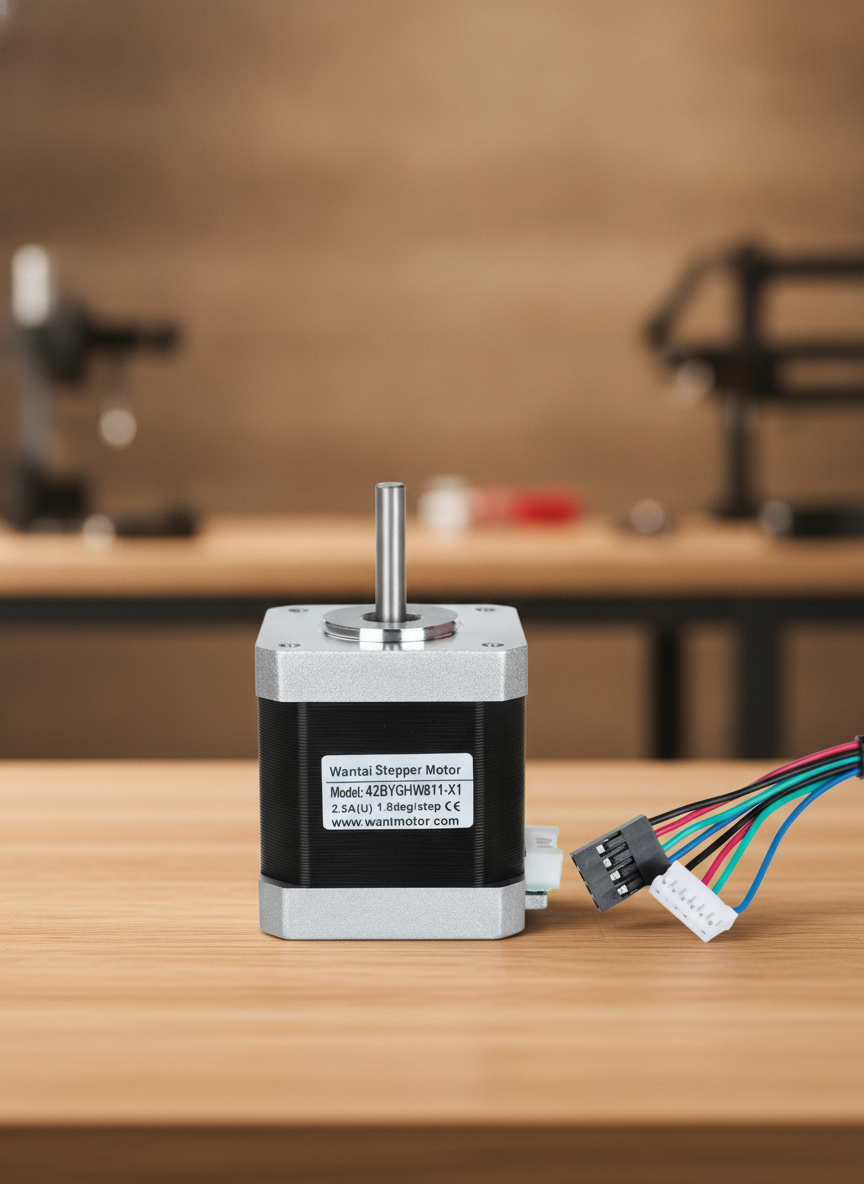

Шаговый двигатель Wantai 42BYGHW817-X1 относится к устройствам механического управления, предназначенным для точного позиционирования и перемещения в автоматизированных системах. Он характеризуется степенью точности 1,8 градуса за шаг, что обеспечивает полный оборот вала после получения 200 сигналов управления. Такие параметры позволяют реализовать управление сложными конфигурациями деталей и обеспечивают плавность движения.
Данный мотор обладает компактными размерами, длиной 48 мм и весом около 360 г, что делает его пригодным для использования в ограниченных пространствах. Напряжение питания составляет 3,1 В, а допустимый ток достигает 2,5 А. Внутреннее сопротивление равняется 1,25 Ом, индуктивность — 1,8 мГн, что способствует стабильной работе и высокой точности.
Механическая часть оснащена встроенным валом диаметром 5 мм, который обладает моментом удержания 4,8 кг*см и фиксирующим моментом 0,28 кг*см. Инерция ротора составляет 68 г*см², что обеспечивает достойную динамику при управлении. Конструкция предусматривает наличие четырех выводов, предназначенных для подключения к драйверам.
В комплект поставки входит кабель длиной 72 см со стандартными коннекторами, что облегчает подключение к системе управления. Для правильной эксплуатации необходимо соблюдать условие отключения питания при подключении или отключении мотора от драйвера, чтобы избежать повреждений.
Данный шаговый двигатель широко используется в 3D-принтерах и станках с числовым программным управлением, благодаря своей универсальности и совместимости с микрошаговыми драйверами, что позволяет повысить разрешение и точность печати.
Характеристики:
- Угловой шаг: 1,8 градуса
- Длина: 48 мм
- Вес: 360 г
- Количество выводов: 4 шт.
- Напряжение: 3,1 В
- Ток: 2,5 А
- Сопротивление: 1,25 Ом
- Индуктивность: 1,8 мГн
- Момент удержания: 4,8 кг*см
- Диаметр вала: 5 мм
